结构特征和工作原理

本产品的电路工作原理框图如图1所示：

  图1中稳压源是高精度低纹波电源，可提供10A的电流输出。稳流源输出的电流受其分挡切换控制电路的控制。当测量选择不同挡位时，输出不同的稳定电流。当恒流电流通过被测电阻时在被测电阻上产生稳定的电压信号，该信号经计算机处理后由液晶显示器直接显示电阻值。当测量大电感的直流电阻时，测试结束后，电感上储存一定的电荷，电感两端接放电电路，使电感快速放电（约10秒钟），当蜂鸣器响时，表示正在放电，停止响动，表示放电完成，放电结束后才能拆除测试接线 。

面板示意图

使用、操作

1. 测量接线如图3所示：

  U+、I+为一套接线夹子，U－、I－为另一套接线夹子，接线时必须将U+夹在I+的内侧，U－夹在I－的内侧。

2．操作步骤：

  打开电源，屏幕显示“直流电阻测试仪” 然后，进入下面的显示：

  通过面板上的键盘选择“电阻测试”选项，点击确定键,进入档位选择菜单，进入下面的显示：

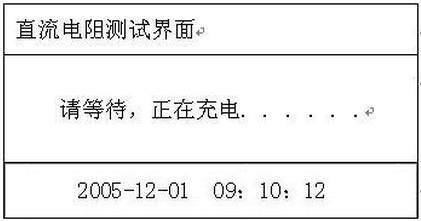

  用户根据需要选择不同的档位，点击确定键，进入下面显示： 注意：选择量程时不知道大小的，先选择大阻值向小阻值选；    测试前变压器上不要有短路接地线；测试电力变压器高压绕组时选择0.5Ω～20Ω；以上几点是为了提高测试速度.

测试前变压器上不要有短路接地线；测试电力变压器高压绕组时选择0.5Ω～20Ω；以上几点是为了提高测试速度.

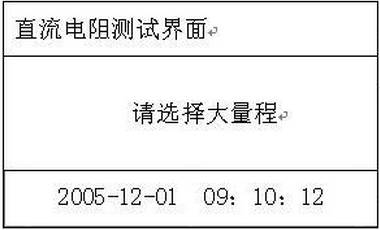

  在充电的瞬间，蜂鸣器会叫（在加快充电速度，减小反电动势）。 如果量程选的较大，会显示:

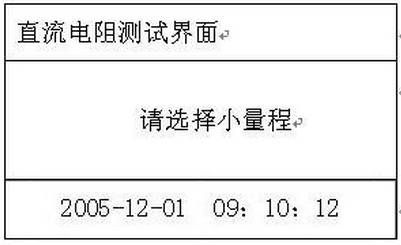

  如果量程选的较小，会显示:

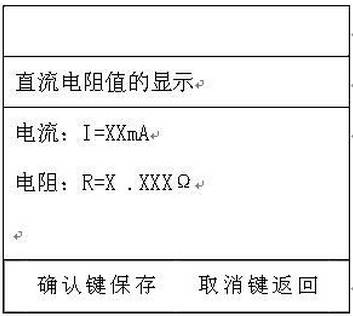

  选择合适，则显示（小于10Ω的为例）：

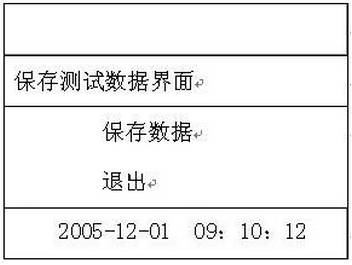

  点击确认键，进入下面的显示：

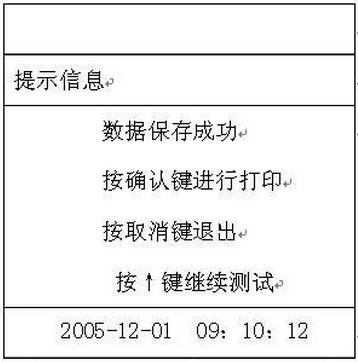

  出现下面显示：

  点击退出键返回“直流电阻测试仪电阻选择菜单” 按↑键继续测试表示不断开变压器绕组继续测试（可以转动有载开关，10KV配变属无励磁开关）
