  随着各类化工企业防雷安全意识的不断提高，防雷检测的项目和范围在不断增加和扩大。防雷检测机构以往只使用 4102 接地电阻测试仪（以下简称 4012）检测防雷装置接地电阻值，不能体现防雷装置接地电阻值的准确性，而使用钳形接地电阻测试仪（以下简称钳形表）搭配 4102 却可以互补不足，使防雷检测的效率和准确性有较大提高。

1 仪器测量原理

1.1  4102 测量原理

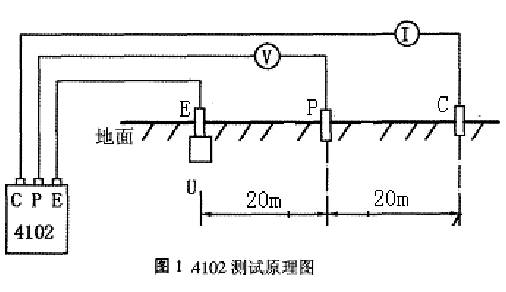

  4102 是一种比较常用的测量仪表，它的基本原理是依据欧姆定律，同属三极法，如图 1 所示。其测量手段是在被测地线接地桩（称为 E）一侧地上打入两根辅助测试桩，要求这两根测试桩位于被测地桩的同一测，三者基本在一条直线上，距被测地桩较近的一根辅助测试桩（称为 P）距离被测地桩 20m 左右，距被测地桩较远的一根辅助测试桩（称为 C）距离被测地桩 40m 左右。测量时根据需要按下 X1Ω、X10Ω、X100Ω的量程开关中的一个，然后再按下“MEAS”按钮，就可以在仪表盘上读出接地体的接地电阻值。仪表一般使用时，“OK”灯发亮，如不亮将指示出 C 和 E 端子中的接地电阻值超过容许值，重新检查各条引线与接地棒之间的连接是否良好。测试仪通过内部磁电机产生电能，在被测地桩 X 和较远的辅助测试桩 Z 之间“灌入”电流，此时在被测地桩 X 和辅助地桩 Y 之间可获得一电压，仪表通过测量该电流和电压值，即可计算出被测接地桩的电阻。

1.2 钳形表测量原理

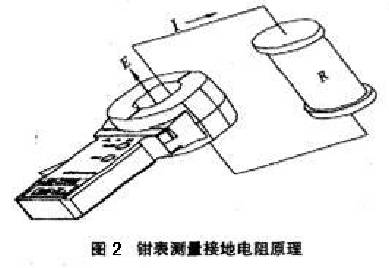

  钳形接地电阻测试仪的基本原理是以伏安法测量回路电阻，如图 2 所示。钳口部分内设置电压线圈及电流线圈，通过电压线圈提供激励信号，在被测回路上感应一个电势 E；在电势 E 的作用下在被测回路产生电流 I。钳形表对 E 及 I 进行测量，通过下面的公式可得到被测回路总电阻 Ro=R+RL，其中 RL 为导线电阻。Ro=E/I

2 化工企业防雷装置现状

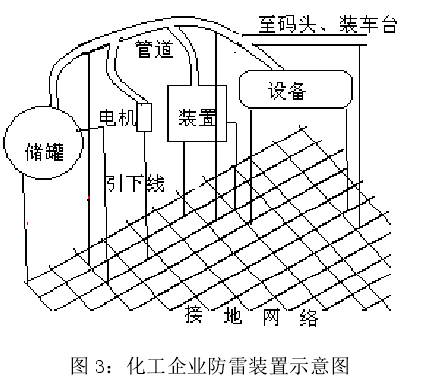

  化工企业一般都采用共用接地装置，也就是整个厂区的各种人工和自然的接地装置都通过接地干线连接起来形成一个统一的接地网络；化工企业的设备、装置和储罐等被保护物的防雷接地和防静电接地，通过一根或多根引下线与接地装置连接起来；化工企业的接闪器可以分为两类，一种是需要专设接闪器（如接闪针、线、网等），一种是化工企业内的各种设备、装置和储罐等被保护物自身作为接闪器；同时各种设备、装置和储罐等被保护物之间会通过若干管道或桥架等连接起来，这样就相当于所有的被保护物都形成了一个电气连通的庞大金属网络，如图 3 所示。

3 检测中接地电阻测试仪利弊

3.1 4102 接地电阻测试仪

  4102 在测量过程中，根据原理应将图 3 中的引下线每一根都断开来测量接地电阻值，以避免设备、装置和储罐等被保护物，通过管道等金属物电气连接影响到测量的准确性，在测量独立接地的避雷针和设备等引下线不需要将其断开测量，通过这样测量出来的电阻值，通过不断的验证完全能证明其准确性。不过，在实际检测过程中也会出现一些特殊原因影响雷电流快速通过引下线泄流，而这些因素却不能完全体现在接地电阻值上面，例如：化工企业为了让仪器、设备等被保护物能够长久的使用，通常会给它们涂上一层厚厚的防腐材料，化工企业由于生产开启后一般又不会允许动火作业（如：电焊、氧翰、熔焊等），所以所有引下线都是通过螺栓连接，这样就会造成引下线电阻值虽然满足规范要求，但是连接处有防腐材料和锈蚀等情况，直接影响了引下线与被保护物的电气连接，导致发生雷击时雷电流不能及时有效的通过引下线泄放到大地当中去，这样就有可能会给仪器设备等被保护物造成损坏或者误动作，给企业和社会带来不必要的经济损失、环境污染等。

3.2 钳形表

  根据钳形表的测量原理，对于它的使用可以根据化工企业防雷引下线的分布情况和特点，如图 3 所示；对每一根引下线逐一进行测量，并记录下每一点的测量结果，这样能快速的测量出来每一根引下线的“值”。根据实际工作中和做实验得出一个结果，钳形表所所测量出来的值只能作为金属回路的一个电阻值，而并非厂家所介绍的接地电阻值。所以我们在检测过程中，通过钳形表上所体现出来的电阻值，将它判断成为是测量引下线与接地网络、数根引下线和若干根管道等金属物组合在一起的回路电阻值，这个值代表着这根引下线是否将接地网络与被保护物紧密的连接在一起。通过以上了解，钳形表不适用于测量以下几种情况，例如 1、每一个接地网络的接地电阻值；2、每一个被保护物单独接地（被保护物未与相同接地网络有其它的金属连接）等。

4 检测中接地电阻测试仪的配合使用

  通过对两种检测仪器的分析，发现两种仪器都有着各自的优点和不足，而它们之间的优点却刚好能弥补对方大部分的不足，这对我们将两种仪器配合使用又了信心和保障，确保了防雷检测工作做到准确、有效、快速。
