  电容电桥测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪国家标准。针对变电站现场高压并联电容器组测量时存在的问题而专门研制，它主要解决了以下问题：

  1. 现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；

  2. 完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；

  3. 大容量数据存储和USB通信，不需现场抄写数据，确保了测量数据完整。因此能准确的使用此仪器非常关键，我现以我日常使用的全自动电容电桥测试仪来说明。

仪器接线方法

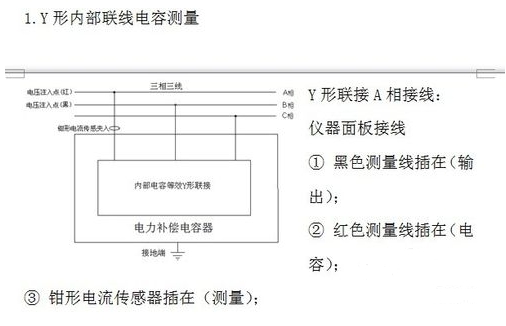

  电力电容器组内部联线方式一般采用星形联接(Y）和三角形联接(△)。实际运行经验表明，三角形联接电容器组其损坏率远高于星形联接电容器组，目前高压并联电容器组多数采用星形联接。该仪器可测试电力高压并联电容器组，其内部连接方式有：三相△形、三相Y形、三相Yn形、三相Ⅲ形。按接线图（1）三相Y形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。
