全自动电容电桥测试仪|华意电力

  华意电力是一家专业研发生产全自动电容电桥测试仪的厂家，本公司生产的全自动电容电桥测试仪在行业内都广受好评，以打造最具权威的“全自动电容电桥测试仪“高压设备供应商而努力。

  一．产品简介：

  电容电桥测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪国家标准。针对变电站现场高压并联电容器组测量时存在的问题而专门研制，它主要解决了以下问题：

  1. 现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；

  2. 大容量数据存储和USB通信，不需现场抄写数据，确保了测量数据完整。

  3. 完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；

二、测量仪器特点

  1． 本仪器采用了先进的测量原理与四端测量技术，可以精确测量、测试重复性能好；

  2． 电流自动分段补偿，使全量程电流线性化，提高了仪器测量精度；

  3． 新一代USB通信功能简化与PC机连接，方便于测量数据传输和管理；

  4． 本仪器有电流过载保护功能，防止电流过大损坏仪器或者设备。

  5． 波形和测量数据同时显示，使测试过程更直观；

  6． 大屏幕液晶显示屏（320X240点阵），汉字菜单提示操作；

  7． 液晶屏幕自带触屏按键，使操作直观、简单；

三、等效方式

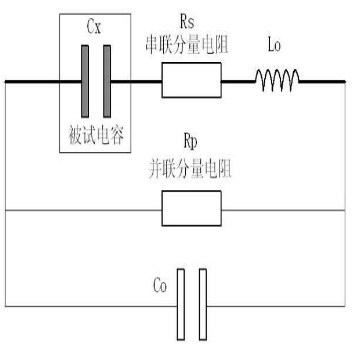

RC内部串、并等效电路图

  图中，Cx 为实际电容量，Rs 为引线电阻，Lo 为引线电感，Rp 为极间绝缘电阻，Co 为极间分布电容，实际电感、电容、电阻并非理想的电抗或电阻元件，而是以串联或并联形式呈现为一个复阻抗元件，本仪器根据串联或并联等效电路来计算其所需值，不同等效电路将得到不同的结果，其不同性取决于不同的元件。一般对于低值阻抗元件（基本是高值电容和低值电感）用串联等效电路。使用并联等效电路。根据现场实际使用情况只有两种，（1）测试器件内部品质变化，选择等效方式为“并联等效”; (2) 测试器件外部连接导线电阻变化，选择等效方式为“串联等效”。
