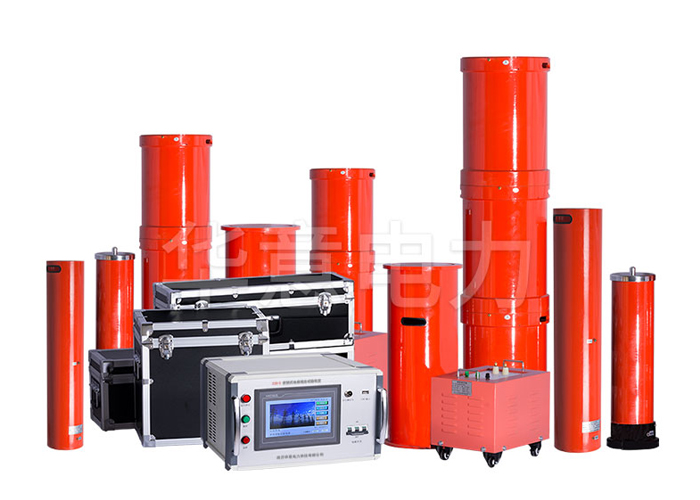

串联谐振电源在电力系统应用中的优点

1．串联谐振所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振 产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分， 因此，试验所需的电源功率 只有试验容量的 1/Q。

 2．串联谐振设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调 压装置和普通的大功率工 频试验变压器，而且，谐振激磁电源只需试验容量的 1/Q， 使得系统重量和体积大大减少，一般为普通试验 装置的 1/5-1/10。

 3．串联谐振改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形 畸变，获得很好的正弦波形， 有效的防止了谐波峰值对试品的误击穿。

 4．串联谐振防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿 时，电路立即脱谐，回路电 流迅速下降为正常试验电流的 1/Q。而并联谐振或者试验 变压器方式做耐压试验时，击穿电流立即上升几十倍， 两者相比，短路电流，击穿 电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流 烧 伤故障点的忧患。

5．串联谐振不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立 即消失，电弧即刻熄灭，且 恢复电压的再建立过程很长，很容易在再次达到闪落电 压前断开电源，这种电压的恢复过程是一种能量积累的 间歇振荡过程，其过程长， 而且，不会出现任何恢复过电压。
