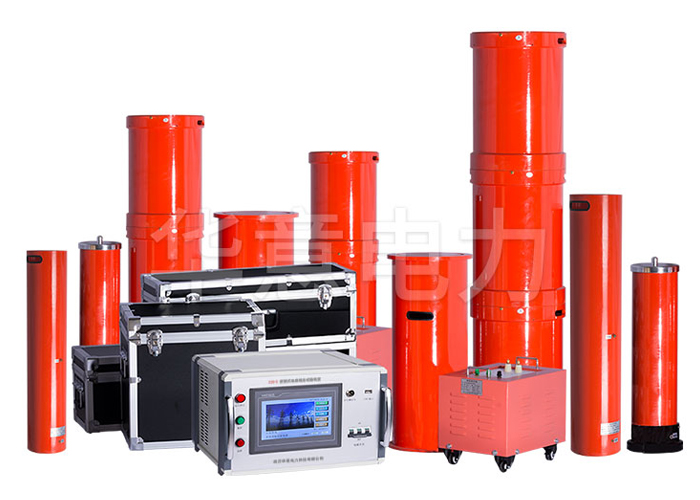

串联谐振使用注意事项

1. 串联谐振应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并 经反复操作训练。

2. 操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业 规程。

3. 为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家 有关标准和规程进行试验 操作。

4. 各联接线不能接错，否则可导致试验装置损坏。

5. 串联谐振使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。

6. 常见故障原因及排除： 1.风扇不能启动： 急停、故障保护、失谐保护后，没有按“故障复位”； 内部 温度过高，功率元件热保护； 排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面 板上的“复位”键，再启动仪 器。 如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！

7. 自动调谐不能完成，找不到谐振点： 现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点。 原因：回路接地不好，试验回路接 线错误，装置某一仪器开路。 排除方法：检查接地装置可靠，接地连接线是否有断开点；检查励磁变压器的高低压线圈的通断； 检查每一只电抗器的通断； 检查分压 器的信号线的通断； 检查分压器的高低压电容臂的通断； 装置自身升压时没有谐振点，还需要检查补偿电容器的通断； 如果所有部件正常， 依然没有谐振点，请和厂家联系，不可拆卸仪器！ 现象：调谐曲线是一条曲线，有较低的尖 峰； 试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一 次电压已经到达额定电压，回路自动降压； 原因：电抗器与试品电容量不匹配，没有准确找到谐振点； 试品损耗较高，系统Q值太低； 励磁变压器高压输出电压较低；排除方法：将补偿电容器并接入试验回路，加大回路电容量； 尽可能将多只电抗器串联，提高回路电感 量； 提高励磁变压器的输出电压；干燥处理被试品，提高被试品的绝缘 强度，减少回路 的有功损耗；如果全部处理完后，依然不能解决问 题，请和厂家联系，不可拆卸仪器！
