多倍频耐压试验装置最新介绍

变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

变压器线圈的绝缘分为主绝缘和纵绝缘。主绝缘也叫横绝缘是指线圈对它本身 以外的其他结构部分的绝缘，包括它对油箱、铁芯、夹件和压板的绝缘，对同一相 内其他线圈的绝缘，以及对不同相线圈的绝缘（相间绝缘）。纵绝缘是指线圈本身内 部的绝缘。它包括匝间绝缘、层间绝缘、线段间的绝缘等。在外施工频耐压的电气 试验中，考验的仅仅是变压器绕组的主绝缘，而随着变压器电压等级的提高、容量 的增大，其匝间绝缘变得相对薄弱，但外施加工频耐压的电气试验却无法对变压器 纵绝缘进行考验。

感应耐压试验由于采用自激法加压，若试验方法选择合理，变压器的主绝缘和 纵绝缘可同时得到检验。考虑到变压器铁芯的磁饱和问题，感应耐压的电源常采用 倍频电源，感应耐压因此也叫倍频感应耐压。感应耐压给变压器施加两倍额定电压以上的电压，可在纵绝缘缺陷处建立更高 更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压。 感应耐压试验给变压器施加的频率在两倍的额定频率以上，较高的频率又可大大降 低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿。感应耐压试验所规定的外 加电压的作用时间亦可保证绝缘缺陷的击穿，故感应耐压可以可靠地检测变压器纵 绝缘性能的好坏。

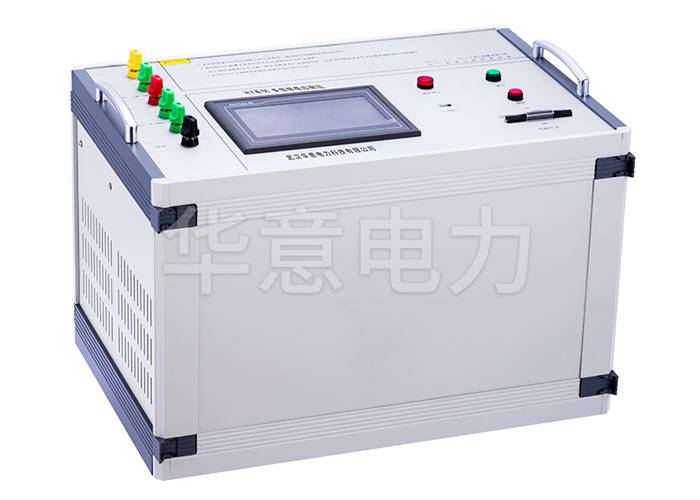

我公司HY系列多倍频应耐压试验装置是我公司根据现场使用经验及客户反馈信 息，为满足各种客户需求而设计制造，其操作简单，性能可靠，能较好的满足变压 器，互感器感应耐压试验的需要。HY系列多倍频应耐压试验装置输出为正弦波，波形失真度小 , 波形畸变率 ＜ 3 ％。全套 DBP-10/400 变压器感应耐压试验装置体积小，波形好，输出稳定。HY系列多倍频应耐压试验装置具有过压、过流、零位启动、闪络等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护试品。 该装置的核心组件——变频 电源采用高性能微处理器控制，全中文菜单显示，具有自动化程度高，保护迅速可 靠，人机界面友好等优点。能较好地满足变压器，互感器感应耐压试验的需要。

华意电力是国内专业的电力承装（修、试）资质及电力承试设备研发生产企，专业针对不同电压等级的试验需求，定制不同配置的电气试验产品。
