感应耐压的运用

变压器刚出产时，没有经过恶劣环境长时间的考验，外施其额定电压和频率的电源作试验，绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故而难以发现这些隐患；而感应耐压试验给变压器施加2倍额定电压以上的电压，可在纵绝缘缺陷处建立更高更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压；感应耐压试验给变压器施加频率在2倍的额定频率以上，较高的频率又可以大大降低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿；感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿；故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。

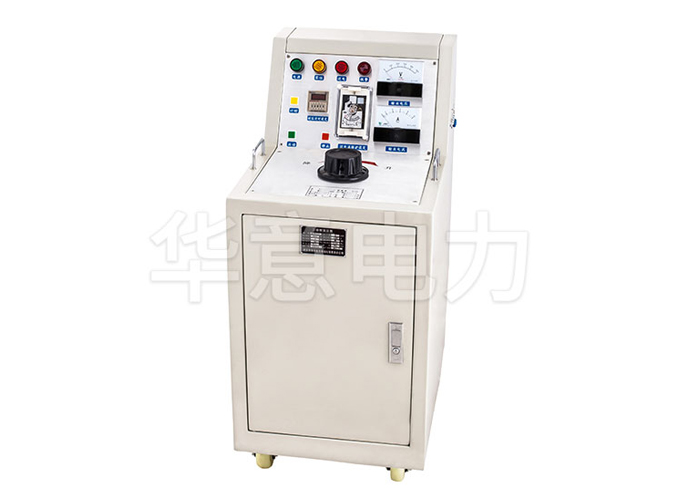

为此我公司根据中国标准《GB311-61》和原水电部 1985 年 1 月发布的《电气设备预 防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计了SFQ三倍频电源发生器,本产品广泛用于电力系统 35-220kV 等级串激式电压互感器的交流耐压试验，以考核互 感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可 作为短时运行的 150Hz 电源用。本产品采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口接成三 角形的次级绕组中的基波电势（正序向量）的向量和为 0，而开口两端应出同相的 150Hz 三次谐波（零序）。

SFQ三倍频电源发生器指标 输入电压：三相 380V 50Hz 正弦波 输入电流：22.7A 输出电压：0-600V 150Hz 波形失真≤5% 输出电流：7.5A 输出容量：15kVA 空载运行时间： ≤5 分钟 负载运行时间：40~60S。
