华意电力是一家专业研发生产直流高压发生器的厂家,本公司生产的直流高压发生器在行业内都广受好评,以打造最具权威的“直流高压发生器“高压设备供应商而努力。 试验变压器又称分压器,它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。
华意电力生产的直流高压分压器系列,彻底改变了老式试验变压器笨、大、重的落后状况,在装上配套生产的高压硅堆后能提供直流高压试验电源,配以控制箱(台)、自动保护微安表、球隙等附属设备,特别适用于现场测试,使繁重的工作变得方便、迅速、轻松灵活,效率大为提高。因此,深受电力系统和大型厂矿高压试验人员的欢迎。
结构
本系列产品,由于在设计构思、材质选择及工艺流程都是全新的,所以在不降低性能的情况下,尽量减小体积减轻重量。
本系列产品,利用先进的生产设备,采用线圈绕组环氧真空浇注及用优质冷轧硅钢卷绕的CD型铁芯,有效地削弱了漏磁,做直流耐压试验不需外接硅堆,只需将我公司配套的直流高压硅 堆旋装在高压端既可得到直流。

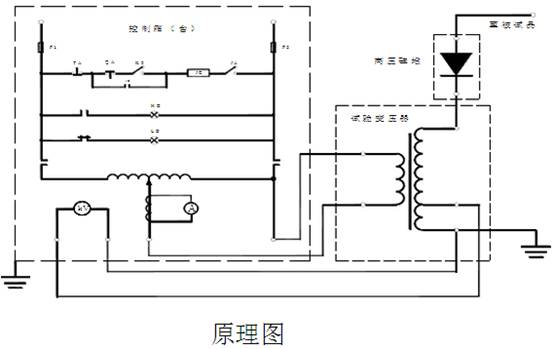

工作原理
本系列产品输入电压为200V或400V接入配套的控制箱(台),经自耦调压器调节输入电压至试验变压器初级绕组(低压),利用电磁感应原理,在次级绕组(高压)按其与初级绕组匝数之比可获得同等倍数的输出高压,从零伏连续可调到额定的最高值。在作直流耐压及泄漏电流测试时,只要把高压硅堆旋装在高压输出端,即可取得直流高压,其幅值是工频高压值的1.414倍。
![clip_image002.jpg](/ueditor/asp/upload/image/20160922/14745265077716871.jpg)
使用方法
1、单台使用
1)试验前,应将试验变压器的高压尾“ ┻ ”端可靠接地, 否则将危及人身与设备的安全。
2)操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。
3)按接线图接线。
4)准备工作和安全措施就绪,空试一次设备。
5)接上被试品。
6)合上电源,控制箱(台)电源指示灯亮。
7)按下合闸按钮,合闸指示灯亮。
8)顺时针均匀加压,注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。
9)持续规定耐压时间并注视电流表及被试品。
10)耐压时间到,注视kV表并迅速将调压器回零。
11)用放电棒经电阻放电,然后直接接地放电。
12)高压部分可能被充电部位一一放电,改变或拆除高压线引线,至此一次(相)试验终止。
结构介绍

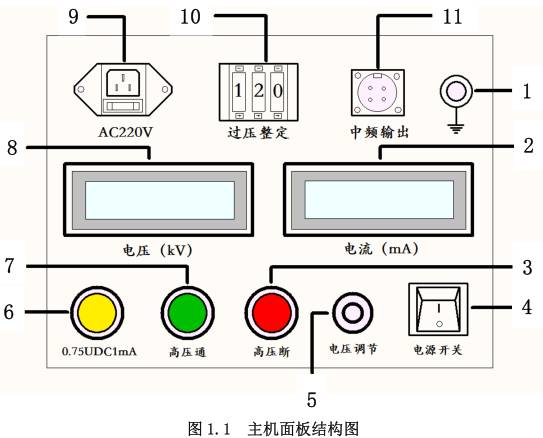

主机面板如图 1.1 所示,图中标注如下:
![clip_image002.jpg](/ueditor/asp/upload/image/20160922/14745265557222074.jpg)
1.接地端子 2.数显电流表 3.高压断按钮(红灯)
4.电源开关 5.电压调节电位器 6.0.75UDC1mA 按钮(黄灯)
7.高压通按钮(绿灯) 8.数显电压表 9.电源插座
10.过压整定拨盘 11.中频输出接口

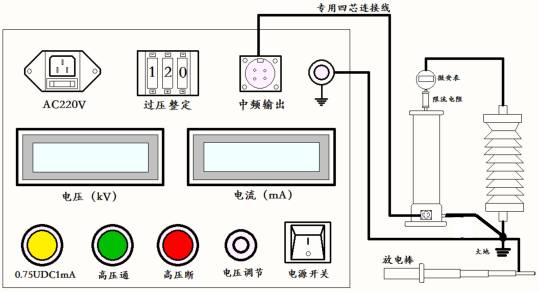

试验回路连接示意图
![clip_image004.jpg](/ueditor/asp/upload/image/20160922/14745265625177519.jpg)
主机面板功能说明
接地端子:主机接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。
数显电流表:数字显示直流高压输出电流。
高压断按钮(红灯):红灯亮,表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮,绿灯灭红灯亮,高压回路切断。
电源开关:向上按,电源接通,红灯亮,反之为关断。
电压调节电位器:该电位器为多圈电位器。顺时针旋转为升压,反之为降压。此电位器具备控制电子零位保护功能,因此升压前必须先回零。
0.75UDC1mA 按钮(黄灯):此功能是专门为氧化锌避雷器快速测量0.75UDC1mA 用。绿灯亮时有效,按下黄色按钮后黄灯亮,输出高压降至原来的75%,并保持此状态。按下红色按钮,黄灯、绿灯均灭,高压切断并退出 0.75倍状态。
高压通按钮(绿灯):高压接通按钮、高压指示绿灯亮。在红灯亮的状态下,按下绿色按钮后,绿灯亮红灯灭,表示高压回路接通,此时可升压。注意此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮,红绿灯均亮,但松开按钮绿灯灭红灯亮,表示机内保护电路已工作。
数显电压表:数字显示直流高压输出电压。
电源插座:将随机配置的电源线与电源输入插座相联。(交流 220V±10%,插座内自带 3A 保险管。)
过压整定拨盘:用于设定过电压保护值。拨盘开关所显示单位为 kV ,设定值为试验电压 1.1 倍。
中频输出接口:用于主机与倍压筒部分的联接。
