华意电力是一家专业研发生产直流高压发生器的厂家,本公司生产的直流高压发生器在行业内都广受好评,以打造最具权威的“直流高压发生器“高压设备供应商而努力。 直流高压发生器是根据中国最新电力行业标准 DL/T848.1-2004《高压试验装置通用技术条件 第 1 部分:直流高压发生器》设计制造的新一代便携式高压检测仪器,专门用来检测电力器件的电气绝缘强度和泄漏电流。
本仪器采用高频倍压电路,应用最新 PWM 脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。使用进口大功率 IGBT 器件及其驱动技术,消除开关干扰,实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管,使倍压筒更加小巧轻便,提升整机效率。根据 EMI 电磁干扰和 EMC 电磁兼容理论,采用屏蔽、隔离和接地等措施,提升整机安全性,并能承受额定电压放电而不损坏。仪器保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。过压整定选用数字拨码开关,操作简单并具有较高的整定精度。增设智能高精度 0.75U 功能按钮,利于氧化锌避雷器的测试。
本仪器选用一体式设计方案:倍压筒和主机放置在一个机箱内,结合最新科技、选用最新器件,实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点,是高压测试行业的理想测试仪器。
仪器功能
本仪器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验,亦可作静电吸尘、喷涂等电源。

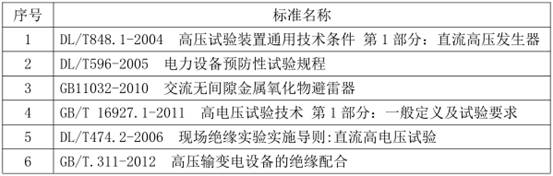

执行标准
![clip_image002.jpg](/ueditor/asp/upload/image/20160922/14745285881136747.jpg)
仪器特征
1.输出电压稳定:采用高频倍压电路,应用最新 PWM 脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率 0.1kV,电流分辨率 1uA。
2.保护全面:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。
3.0.75U 功能:增设智能高精度 0.75U 功能一键按钮,按下此按钮,电压电流自动跳转至 0.75U 状态,利于氧化锌避雷器的测试。
4.零起升压:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高。
5.过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。
6.一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。
7.性能可靠:关键器件选用高性能进口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。
8.操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用。
操作步骤
6.1 使用前准备
※ 如做容性负载试验时,应接入限流电阻
6.1 使用前准备
※ 如做容性负载试验时,应接入限流电阻
6.1.1 直流高压发生器在使用前应检查连接电缆不应有断路和短路现象,倍压筒不应有凝露现象,设备无破裂等损坏。
6.1.2 将控制箱与倍压筒用五芯连接电缆连接好,倍压筒和控制箱必须保持足够距离。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联,为此,应使用 DHV 专用接地线。
6.1.3 电源开关置于关断位置并将调压电位器回至零位。过电压保护整定值设定为试验电压的 1.1 倍。
6.2 空载升压验证过电压保护整定
6.2.1 接通电源开关,此时高压断红灯亮,表示电源接通。
6.2.2 按下高压通绿色按钮,则绿灯亮,表示高压接通。
6.2.3 顺时针方向平缓调节调压电位器,输出端即从零开始升压,升至所需电压后,按规定时间记录电流表读数,并检查控制箱及高压输出线有无异常现象及声响。必要时用外接高压分压器校准控制箱上的电压表头。
6.2.4 降压,将调压电位器回零后,随即按高压断红色按钮,切断高压并关闭电源开关。
6.3 对试品进行泄漏及直流耐压试验
6.3.1 在进行 6.1-6.2 检查试验确认直流高压发生器无异常情况后,即可开始进行试品的泄漏及直流耐压试验。将试品、地线等连接好,检查无误后即打开电源。
6.3.2 根据步骤 6.2.1-6.2.3 升压至所需电压或电流。升压速度以每秒 3~5kV 试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过额定的最大充电电流。对小电容试品如氧化锌避雷器、磁吹避雷器等,先升至所需电压(电流)的95%左右,再缓慢升压至所需的电压(电流),从数显表上读出电压(电流)值。如需对氧化锌避雷器进行泄漏值测量时,先升压至电流为 1mA 时的电压值,然后按下 0.75 倍黄色按钮,此时电压降至原来的 0.75 倍,并在一分钟内保持此状态。此时可读取泄漏电流值(uA)。测量完毕后,调压电位器逆时针回到零,按下高压断红色按钮,如需再次升压时按高压通绿色按钮即可。
6.3.3 试验完毕,根据步骤 6.2.4 降压。
※ 必要时用外接高压分压器比对控制箱上的电压。
6.4 几种测量方法
※ 必要时用外接高压分压器比对控制箱上的电压。
6.4 几种测量方法
6.4.1 一般测量时,当接好线后,先将连接试品的线悬空,升压至试验电压后,记录空载试验时的电晕和杂散电流 I1,然后接上试品连接线,升压至试验电压后,读取总电流 I2,得到试品的泄漏电流为 Io=I2-I1。

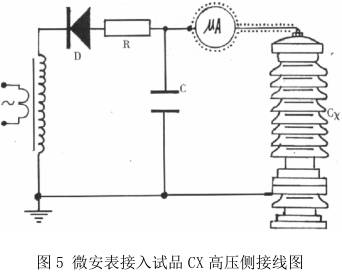

6.4.2 当需要精确测量被试品泄漏电流时,则应在高压侧串入高压微安表,如图 5 所示。
![clip_image002.jpg](/ueditor/asp/upload/image/20160922/14745286397099577.jpg)

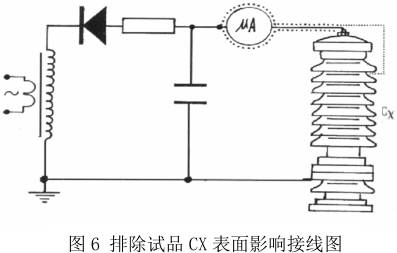

微安表必须有金属屏蔽,应采用屏蔽线与试品连接。高压引线的屏蔽引出应与仪表端的屏蔽紧密连接。如果试品表面污秽要排除试品表面泄漏电流的影响,可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽层相连接,如图6 所示。
![clip_image004.jpg](/ueditor/asp/upload/image/20160922/14745286484513807.jpg)

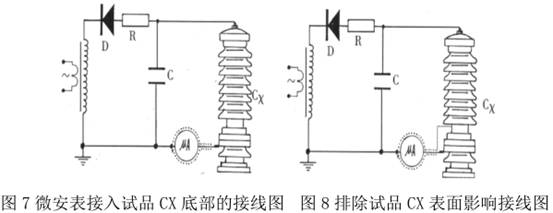

6.4.3 对氧化锌、磁吹避雷器等试品接地端可拆开的情况下,也可采用在试品的底部(地电位侧)串入电流表进行测量的方式,如图 7 所示。当要排除试品表面泄漏电流的影响,可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽层相连接,如图 8 所示。
![clip_image006.jpg](/ueditor/asp/upload/image/20160922/14745286557988646.jpg)
6.4.4 对于氧化锌避雷器等小电容试品,试验完后一般通过机内测压电阻放电,时间很快。而对电缆等大电容试品,试验完后一般要待试品电压自放电至试验电压的 20%以下,再通过配套的放电棒进行放电,待试品充分放电后挂好接地线,才允许进行高压引线的拆除和更换接线的工作。
6.5 保护动作后的操作
在使用过程中发现高压通绿灯灭,高压断红灯亮,电压下降的现象,即为保护动作。此时应关闭电源开关,面板指示灯均不亮,将调压电位器退回零位,一分钟后待机内低压电容器充分放电,查明情况后,才允许再次打开电源开关,重新进行试验。
