华意电力是一家专业研发生产直流高压发生器的厂家,本公司生产的直流高压发生器在行业内都广受好评,以打造最具权威的“直流高压发生器“高压设备供应商而努力。一、测量绝缘电阻
应分别在每一相上进行,其他两相导体,电缆两端的金属屏蔽或金属护套和铠装层接入。对于该项试验,只要注意到电缆是容性设备,对容性设备做绝缘电阻和吸收比时应注意到的情况。例如:试验前后的充分放电,先起火后搭接,先断连后停电摇表等。
绝缘电阻随温度变化而小正,环境温度,埋设好的电缆需要记录土壤温度。黏性浸渍纸绝缘电缆的温度校正系数如表6—4所示。
![clip_image002.jpg](/ueditor/asp/upload/image/20160922/14745239769180388.jpg)
换算公式
![clip_image004.jpg](/ueditor/asp/upload/image/20160922/14745239838209745.jpg)
式中
![clip_image006.jpg](/ueditor/asp/upload/image/20160922/14745239915201688.jpg)
二、直流耐压和泄漏电流试验
油纸绝缘的电缆只做直流耐压,不做交流耐压。因为交流Ig增大有可能导致热击穿;热态时,电场分布不均匀,易损伤电缆,应注意:电缆芯线接负极性:电缆受潮后,水分带正电荷,如果芯接负极性,水分会向芯线集中,绝缘中水分增加,泄漏电流增大,易发现缺陷。如果芯线正极性,水分向铅包渗透,绝缘中水分减少,泄露电流下降,不易发现缺陷。
三、橡塑电缆试验
橡塑电缆指聚氯乙烯、交联聚乙烯、乙丙橡皮绝缘电缆。其特点是容量大,电压等级高结构轻、易弯曲,目前已逐步取代油纸绝缘电缆。交联聚乙烯电缆和大家熟悉的油浸纸统包电缆的区别除了相间主绝缘是交联聚乙烯塑料外,还有两层半导体胶涂层。在芯线的外表面涂有一曾半导体胶,克服电晕和游离放电,使芯线与绝缘层之间有良好的过渡,在相间绝缘外表面,铜带屏蔽层内涂有第二层半导体体胶。铜带屏蔽层只是一层0.1mm厚的薄铜带,组成了相间屏蔽层。
1.判断橡塑电缆的内护套及外护套是否进水的方法
用绝缘电阻表测量绝缘电阻,用500V绝缘电阻表,当每千米的绝缘电阻低于0.5MΩ,应采用下述方法判断外护套是否进水。
用万用表测量绝缘电阻,这种方法的依据是:不同金属在电解质中形成原电池。某些金属的电极电位如表6—5所示。
表6—5 不同金属在电解质中形成原电池的电极电位
![clip_image008.jpg](/ueditor/asp/upload/image/20160922/14745240145369230.jpg)
当交联电缆的外护套破损进水后,由于不是电解质,在铠装层的镀锌带上产生一个对地是(-0.76)V的电位,如果内衬层也破坏进水,那么铜屏蔽层上会有+0.334V的电位。用万用表的“正”、“负”表笔换测量铠装层对地、铠装层对铜屏蔽层之间的电阻。如果正负两次相测值差较大、则说明原电池形成了,护套有破损。此时在测量回路中由于形成的原电池与万用表的干电池相串联,当极性组合使电压相加时,测得的电阻性较小,反之,测得的电阻值较大,如果没有破损,正接、反接测得的电阻值应一样。
在电缆投运前,重做终端或接头后,内衬层破损进水后:用双臂电桥测量在相同温度下的铜屏蔽和导体的直流电阻。当前者与后者之比与投运前相比增加时,表明屏蔽层的直流电阻增大,铜屏蔽层有可能被腐蚀。当该比值与投运前相比减少时,表明附件中的倒替连接电的接触电阻有增大的可能。
2。耐压试验
耐压试验分为直流耐压试验和交流耐压试验。目前橡塑电缆,特别是交联聚乙烯电缆得到迅速的发展,由于高压交联聚乙烯电缆采用直流耐压存在有明显缺点。不宜采用直流电压试验。原因有以下两点:①直流试验电压过程中交联聚乙烯电缆及附近形成空间电荷,对绝缘有积累效应,加速绝缘老化,缩短使用寿命。②直流电压下绝缘电场分布与实际运行电压下不同,前者按电阻率分布而后者按介电常数分布。
由于橡塑电缆的绝缘特点,直流耐压不能模拟运行工况。而且由于橡塑电缆对直流电压有记忆效应,使直流试验有累积叠加效应,使得运行后电缆承受过电压,导致绝缘击穿。还有一个特点是橡塑电缆的绝缘内易产生水树枝,在直流试验设备试验时充电电流小、容量小、重量轻。
数显式直流高压微安表使用说明
1. 本高压微安表用于直流电压试验,在高压侧测量高压电气设备内绝缘泄漏电流值。
2. 本高压微安表是根据法拉第笼等电位屏蔽法来测量,所有测量元器件均处于金属屏蔽球体的内部。
3. 直流高压发生器高压输出端经水阻(限流电阻)接到该高压微安表,再经高压微安表的专用插头,屏蔽导线接到被试品。
4. 为减少被试品高压线头裸露时的电晕离子电流对内绝缘泄漏电流的附加误差影响,建议用良好的绝缘套将被试品高压接线处包起来。
5. 本高压微安表内部采用9V干电池供电。当高压屏蔽微安表上显示"LOWBAT"时,请更换 9V 电池,以避免测量误差。高压引线插头插入后,内部电源接通,拔出时内部断电,为延长电池使用寿命,建议在停止测量后尽可能拔出高压引线插头,以此断开内部电源。
6. 试品进行直流高压试验完毕后,应用配套直流高压试验专用放电棒对高压微安表外壳处放电。
关于配套限流电阻使用参考

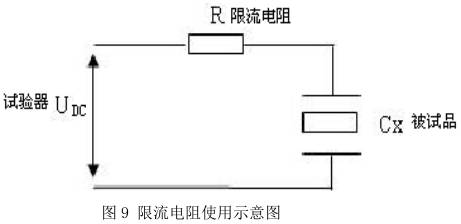

在交流或直流高压试验回路中一般均应接入限流电阻 R,如图 9 所示,其目的是当被试品 C x 在回路中放电或被击穿时起限制电流作用,不至于高压短路导致试验设备的损坏。但在某些高压试验中可不用接入限流电阻,为此对限流电阻的使用提出以下建议:
1. 对氧化锌避雷器、普通阀式避雷器高压开关和电力变压器等电力设备进行直流高压试验时,可以不用接入限流电阻。
2. 电力电缆试验时应在高压回路中串接限流电阻(只需将配套的限流电阻拧至倍压筒顶部高压输出螺栓上即可)。
![clip_image002.jpg](/ueditor/asp/upload/image/20160922/14745240343178281.jpg)
放电棒的使用
1. 试验完后一般要待试品电压自放电至试验电压的 20%以下,再通过配套的专用放电棒进行放电。放电时放电棒应与高压输出端保持一段距离,待放电棒尖端先产生电晕放电,再将放电棒顶端接触微安表外壳进行放电,最后再将放电棒接地端地线直接接触被试品进行放电。
2. 特别注意:不能将地线直接接在高压微安表外壳上直接放电,以免强大的冲击放电电流引起高压微安表损坏。

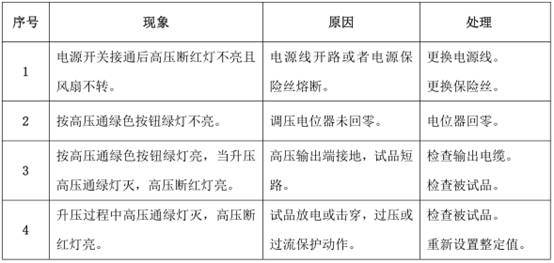

故障检查及处理
![clip_image004.jpg](/ueditor/asp/upload/image/20160922/14745240417382200.jpg)
