今天介绍一下交直流高压试验仪的注意事项和故障解决方法。
注意事项
1、为确保人身安全,在此反复提醒用户注意:控制箱及高压塔要有良好接地以及停机后的试品及高压塔的放电问题。
2、请不要遮挡控制箱的上下通气孔,并防止异物从孔中掉入,如控制箱有风扇时,应经常检查风扇是否正常运转。
3、当高压塔绝缘筒脏污时请用干布擦净,不可用酒精,汽油等有机类溶剂擦洗,可用洗涤剂清洗绝缘筒表面,待风干后,方可使用;运输或不使用时,请放入铝合金箱内。
4、换保险管时,请按保险管座旁标定的安培数更换保险管。
5、若高压屏蔽微安表上显示“LOW BAT”时,请更换9V电池,以避免测量误差,不用时,请关掉电源。
6、未经允许,请勿开启控制箱及高压塔,这会影响产品的保修。自行拆卸厂方概不负责。
简单“故障”排除
1、电源开关打开时,控制箱上的数显表不亮。 请检查电源连线及所有保险管,保险管若有损坏时,请按保险管座旁标注的安培数更换新管。
2、若打开电源开关,数显表亮,高压显示灯(绿灯)不亮,升不了高压。
① 如果“回零”的灯亮,说明试验后,没有回零,请逆时针转动高压输出调整旋钮和微调旋钮,直至“回零”灯熄灭。回到零位后,即可升高压。
② “其它”灯亮,有两种现象:
(1)接地保护;
(2)断线保护。
a.可能接地线未接好,或地线不能可靠接地。请接好可靠的地线,关闭电源,重新启动。
b.可能为连接控制箱与高压塔的电缆未接好,接好电缆,请关闭电源,重新启动;或电缆线两端的焊接头脱焊,也会出现此故障,请焊接好电缆两端的焊头,关闭电源,重新启动。
c.可能控制箱内某一线头脱焊断开,请重新焊接好,关闭电源,重新启动。
3、 一切正常,但在未升到额定输出电压的过程中,出现保护。
① 故障显示“过流”灯亮
a.试品短路或泄漏电流过大;
b.大电容负载时,升压过快,关闭电源,重新启动,减慢升压速度。
② 故障显示“过压”灯亮 过压保护整定旋钮未置于最大处,请顺时针旋转到最大处,关闭电源,重新启动。
4、当试品在高压下发生短路时,由于短路电流大,有可能把所有的故障显示灯均点亮,,这属正常,请排除试品故障后,重新启动。
5、试品故障排除后,故障显示灯依然亮,升不上高压。 电源开关兼为故障保护重置开关,请关闭电源开关,重新启动,即可升压。
6、如发现电压表数字波动很大,请检查连接电缆线的两头插头、
7、脚屏蔽网头及中心屏蔽线头,是否脱焊断开,如断开请焊接好。若按以上方法还不能排除故障,请与我厂联系。
数字式直流高压发生器采用了新技术、新材料和新器件,具有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压锁存功能,并配有时间继电器,能在试验中设置定时声讯报警。整个仪器便于携带,操作方便,安全可靠,特别适用于电力部门现场试验。
技术指标及使用条件
1. 技术条件
电源:AC220V±10%,50Hz±1%
输出电压指示精度:<1级
输出电流指示精度:<1级
纹波系数:≤0.5%
0.75倍输出电压指示精度:<1级,带锁存 2. 使用条件
相对湿度:25℃时不大于85%,无凝露
工作方式:间断使用30分钟
环境温度:- 10 40℃
海拔高度:1500m以下 3. 保护功能
内部过压保护, 内部过流保护
外部过压保护(保护电压可整定), 外部过流保护或击穿保护
内部功率保护
非零点启动保护
定时声讯报警
原理框图

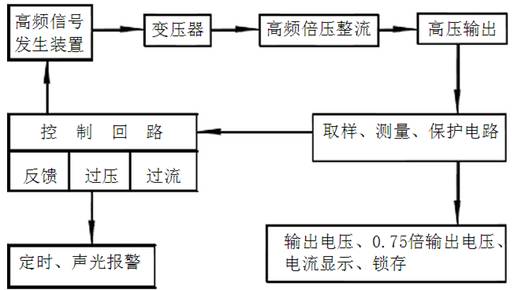

数字式直流高压发生器应用最新电力电子技术,采用先进的PWM调制技术及大功率MOSFET器件,通过中频倍压整流而成;该发生器具有纹波系数小、输出稳定可靠,体积小、重量轻的特点,且具有可靠、灵敏的内部保护功能,其原理框图如图1所示。
![clip_image002.jpg](/ueditor/asp/upload/image/20160920/14743504611867337.jpg)

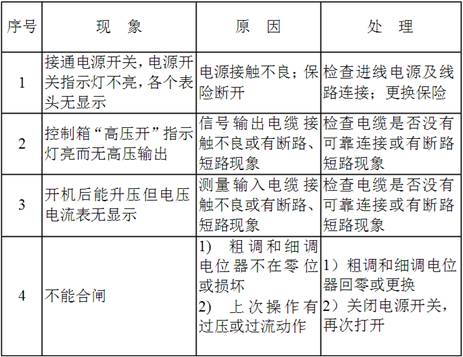

常见故障及处理
![clip_image004.jpg](/ueditor/asp/upload/image/20160920/14743504677823301.jpg)
