直流电阻测试仪如何接线
发布时间:2020-07-17 14:10:56
浏览次数:3483
您好,这里提供华意ZZC-100A 直流电阻测试仪的使用方法供您参考
1.测试线的连接方法:

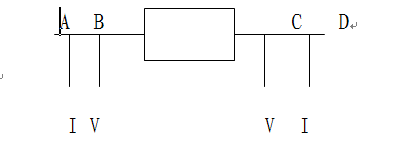

将仪器的I、V端子与被试品按下图的方法连接好(插头颜色与插座颜色对应)。这种连接法,可消除A、B、C、D处的接触电阻,以及连线电阻对测量的影响。测量的值即为B、C、之间的电阻Rx (注意:B、C之间不要反向)。
![](/ueditor/php/upload/image/20200717/1594968446312385.png)

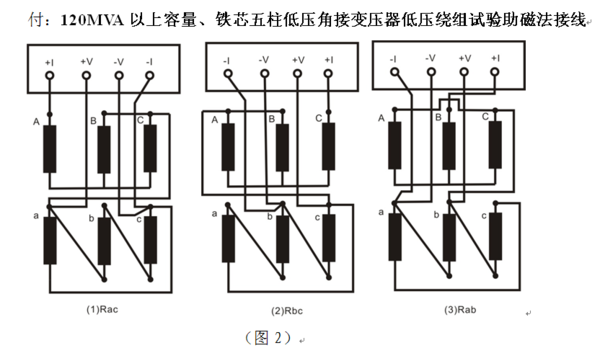

在使用中,如果仪器随带的测试线长度不够,可使用直径相当的导线将测试线加长。(附 图2 120MVA以上容量、铁芯五柱低压角接变压器低压绕组试验助磁法接线)
![](/ueditor/php/upload/image/20200717/1594968447678371.png)
2.开始测试
接好连线开机,选择好档位(根据所测变压器绕组直流电阻故计值选择。例:如所测绕组值180欧左右,应将档位开关搬到高档,一般变压器高压侧使用高档测试,低压侧使用低档测试)。设置好时钟,按“OK”确认时钟,按‘OK’键(启动)进行测试,LCD显示“正在充电”,表示正在给变压器充磁。充好后显示“开始测试”,左侧显示测得直阻数据,右侧显示测试电流.由于电感充磁是一个缓慢的过程(特别是大型变压器,建议直流电阻小于5毫欧的变压器用10A以上的直流电阻测试仪测试),所以等显示阻值相对稳定后再按住“OK”键,等到显示“正在放电”后再松开“OK键”,放电完毕进入打印界面,可依提示打印或重测。在测量大电感试品如电力变压器时,在测试回路以外的其它不需测量的线圈最好将其短路,以免电磁干扰。测试完毕关闭电源开关,等仪器提示放电完毕后最好再次用接地线直接放电后再拆线转换测试夹,进行再次测试。
3.放电:
测试完毕后可直接关断机器电源。对于感性试品,关断电源后不应马上拆线,应让仪器有续放电过程。一般放电至少60秒,否则电感的反电动势危害人身安全。最好用接地线再次直接放电后再拆线。
