变压器在交接、大修和改变分接开关后变压器绕组的直流电阻值是必不可少的试验项目。直流电阻快速测试仪取代了直流单、双臂电桥产品。在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担。我公司采用先进的四端子测量法,以及先进的恒流电源技术。
下面简单说下各种测试方法是优缺点:
电表法又称直流降压法
(优点)接线简单,操作简便,根据欧姆定律直接算出电阻值(缺点)电流表和电压表中存在内阻,计算时需要将内阻考虑进去,精准度差。
单臂电桥也称惠斯通电桥或惠登电桥
(优点)接线简单,操作简便,(缺点)不能消除测试时连接线和接线柱接触电阻对测量结果的影响。特别是测量低电阻时,由于被测量很小,试验时连接线和接线柱接触电阻会对测试结果产生很大影响,造成很大误差,因此不能用其测量10-6~10Ω的低值电阻。
双臂电桥也称凯尔文电桥
(优点)由于具有特殊内部结构和特殊的外部连线方式,可以消除试验连线对测量结果的影响,可以精确测量10-5~11Ω的低值电阻(也有的测量范围上限达22Ω),测量误差不大于0.5%。(缺点)适合测量低电阻值。
以武汉华意电力科技有限公司仪器为例,因自行研发生产的直流电阻测试仪有1A、2A、3A、5A、10A、20A、40A、50A、100A等以及对变压器3相同测的10A、20A三回路变压器直流电阻测试仪。
测量范围1μΩ~20kΩ(根据型号,量程有所变化),仪器内附充电电池组,交直流供电,便携式设计,使用、携带方便。
采用先进的四端子测量法外,恒流电源技术,使得对感性负载充电电流保持在一个相对的稳定值,抗感能力稳定,抗干扰能力强,进而保证了测量准确度。
例如:在做变压器试验时,在加压最初时电流小,测得的电阻大,随着充电电流增大电阻逐渐减小,最后电磁饱和稳定,整个过程需要几分钟到几十分钟,而这样只能测一组数据,在变压器中有许多分接头,这样在整个试验中耗时是很长的,而恒流电流就能快速解决这个问题。随着电子技术的提高,采用国外进口优质元器件,测量结果准确度高,重复性好。
下面我们以10A直阻介绍下接线方式及操作:
对于变压器我们需要先了解变压器接线类型,变压器接线方式有4种基本连接形式:“Y,y”、“D,y”、“Y,d”和“D,d”。我国只采用“Y,y”和“Y,d”。由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。

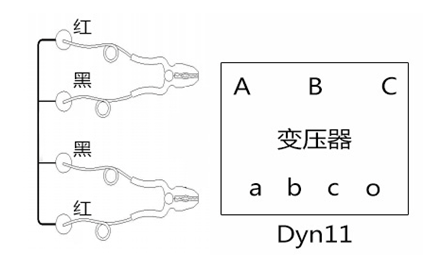

如下图:
![](/ueditor/php/upload/image/20200717/1594969136719120.png)
对于D型高压侧我们只需将夹子,加载AB,BC,CA上,分三次测量。
对于y型低压侧Yn我们将ao,bo,co分三次测量,并侧有分接开关时,切换分接开关后,我们还需在次测量。
对于Y型或y型我们接线法式和D型一致
![直流电阻测试仪怎么测试,有几种方法.jpg 1.jpg](/ueditor/php/upload/image/20200717/1594969175387610.jpg)

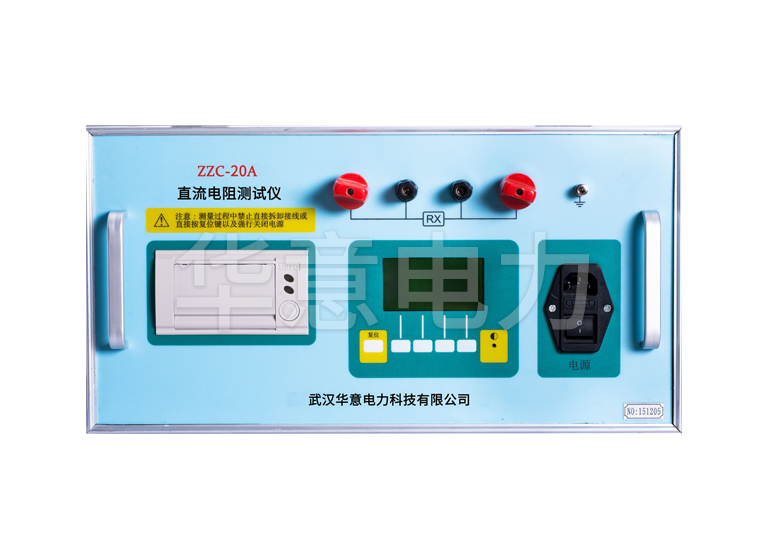

这是20A的仪器面板,首先接地端子与地下连接好,将测试夹分别夹到绕组两端。选择电流档位(10A有1mA,10mA,1A,5A,20A五个档位),选择好后直接点击测试。测试结果确认后及可存储或打印。
注意:如果充电进度条长时间停滞在某一电流值不再上升,则可能当前的绕组电阻值超过了所选电流的测量范围,使电流达不到预定值,请按“退出”键退 出测量,然后选择小一档的电流再试。
在测量完感性负载时不能直接拆掉测试线,以免由于电感放电危及测试人 员和设备的安全。本机的输出端设有放电电路。关闭输出时,电感会通过仪器泄放能量。一定要在放电指示完毕后才能拆掉测试线。
根据《GB50150-2016电气装置安装工程电气设备交接试验标准》在做变压器试验时,变压器直阻要在同温度下与出厂实测数值比较。
计算公式为R2=R1*(T+t2)/(T+t1)
R1是温度在t1(0C)是的电阻值
R2是温度在t2(0C)是的电阻值
T是计算常数,铜线取235,铝线取225
