华意电力是一家专业研发生产直流高压发生器的厂家,本公司生产的直流高压发生器在行业内都广受好评,以打造最具权威的“直流高压发生器“高压设备供应商而努力。 ZGS系列直流高压发生器提供直流高压源,是专门用来检测电力器件的电气绝缘强度和泄漏电流。 智能直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,最新研究、设计、制造的,是新时代产品,智能直流高压发生器具有多种保护功能,如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器,动作时间为纳秒级,光隔离元件也为纳秒级,动作时间一般在10微秒可完全关断直流主回路,从而最大的保护了仪器不受损伤。
![blob.png blob.png](/ueditor/asp/upload/image/20160922/14745111816316252.png)
原理
直高发应用最新电力电子技术,采用先进的PWM调制技术及大功率MOSFET器件,通过中频倍压整流而成;该发生器具有纹波系数小、输出稳定可靠,体积小、重量轻的特点,且具有可靠、灵敏的内部保护功能。

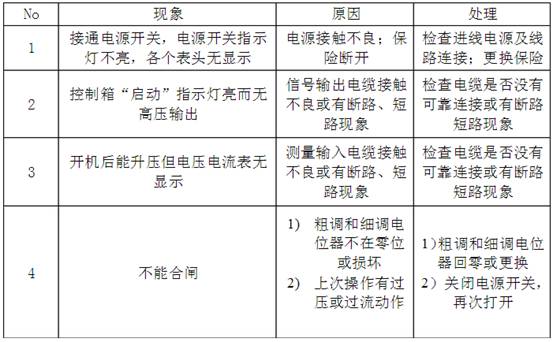

故障及处理
![clip_image004.jpg](/ueditor/asp/upload/image/20160922/14745109659908095.jpg)
特别注意:
1. 在电缆耐压试验过程中,升压过程应匀速缓慢,降压过程也应匀速缓慢,同时应在高压输出端加上保护水阻。否则,反电压易损坏仪器。
2. 仪器试验时,接地必须良好,应选择地网或地桩,不可在无接地的情况下试验。
直流高压发生器是专门用来检测电力器件的电气绝缘强度和泄漏电流。现在市面上最新的直流高压发生器是智能直流高压发生器,这种高压发生器具有多种保护功能,如:低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。
直流高压发生器的作用与功能也许大家都知道,那你是否知道在使用直流高压发生器应该注意哪些事项呢?
第一,使用高频直流高压发生器的工作人员,必须具有“高压试验上岗证”的专业人员。
第二,使用本仪器请用户必须按《电力安规》168条规定,并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时,应先将两个电源断开点明显断开。
第三,试验前请检查所有试验接线、控制箱、倍压筒和试品的接地线。
第四,对大电容试品的放电应用专用放电电阻棒对试品放电。放电时不能将放电棒立即接触试品,应先将放电棒逐渐接近试品,到一定距离空气间隙开始游离放电,有嘶嘶声,当无声音时可用放电棒放电,最后直接接上地线放电。
第五,直流高压200KV及以上时,尽管试验人员穿绝缘鞋,且处在安全距离以处区域,但由于高压直流离子空间电场分布扩印影响,会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等,否则会有轻微电击现象,此现象在干燥地区和冬季较为明显,但由于能量较小,一般不会对人体造成伤害。
第六,高频直流高压发生器控制箱电源为交流AC220V±10%,50Hz。如果电源经1/1隔离变或现场用自发电源,则必须人为将电源有一点与大地联接。
第七,使用前准备
⑴ 直流发生器在使用前应检查其完好性,联接电缆线不应有断路和短路,设备无破裂等损坏。
⑵将机箱、倍压筒放置到合适的安全的位置,分别联接好电源线、电缆线和接地线。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)并确保接地良好。严禁各接地线相互串联使用,以免击穿时地电位抬高形成反击,损坏仪器。
⑶ 检查电源开关是否在关断的位置上,并检查调压电位器应在零位上,过电压保护整定拨盘开关设置在适当的位置上,一般为1.10~1.20倍测试电压值。
第八,为确保人身安全,在此反复提醒用户注意控制箱及倍压筒的良好接地以及停机后的试品及倍压筒放电问题。
第九,防止异物进入控制箱,如控制箱有风扇时,应经常检查风扇是否正常运转。
第十一,当倍压筒绝缘筒脏污时请用干布擦净,不可用酒精,汽油等有机类溶剂擦洗。可用洗涤剂清洗绝缘筒表面,等风干后方可使用,运输或不使用时请放入箱内。
第十二,换保险管时,请按保险管座旁标定的安培数更换保险管。
第十三,若高压屏蔽微安表上显示"LOW BAT"时,请更换9V电池,以避免测量误差。
第十四,未经允许,请勿开启控制箱及倍压筒,否则会影响产品的保修,自行拆卸厂方概不负责。
第十五,仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
