如何区别油浸试验变压器和干式变压器
发布时间:2020-07-17 15:47:54
浏览次数:2831
1)单相变压器:用于单相负荷和三相变压器组;
2)三相变压器:用于三相系统的升、降电压;
(2)按冷却方式分:
1)干式变压器:依靠空气对流进行冷却,一般用于局部照明、电子线路等小容量变压器;
2)油浸式变压器:依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等;
(3)按用途分:
1)电力变压器:用于输配电系统的升、降电压;
2)仪用变压器:如电压互感器、电流互感器、用于测量仪表和继电保护装置;
3)试验变压器:能产生高压,对电气设备进行高压试验变压器;
4)特种变压器:如电炉变压器、整流变压器、调整变压器等;

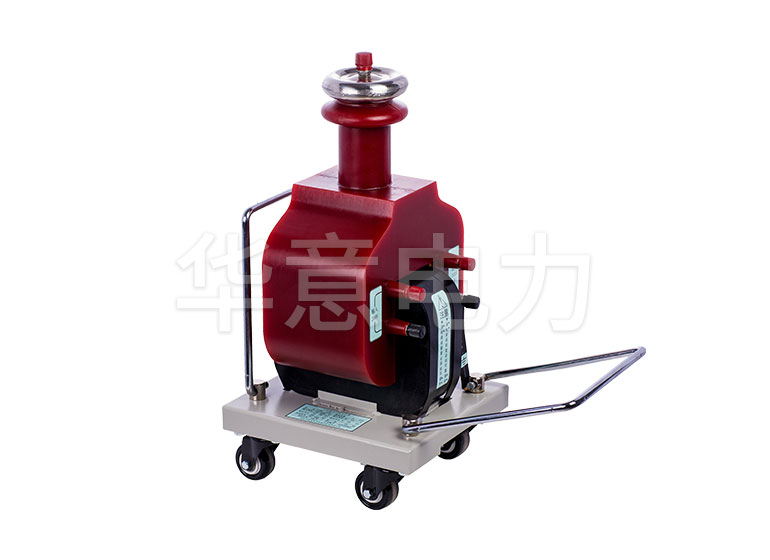

![如何区别油浸试验变压器和干式变压器.jpg GYD-干式试验变压器.jpg](/ueditor/php/upload/image/20200717/1594972272119986.jpg)
(4)按绕组形式分:
1)双绕组变压器:用于连接电力系统中的两个电压等级。
2)三绕组变压器:一般用于电力系统区域变电站中,连接三个电压等级。
3)自耦变电器:用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。
(5)按铁芯形式分:
1)芯式变压器:用于高压的电力变压器。
2)壳式变压器:用于大电流的特殊变压器,如电炉变压器、电焊变压器;油浸式试验变压器与干式变压器的最大区别就是有没有油,而由于油是液体,具有流动性,油浸式试验变压器就一定是有外壳的,外壳内部是变压器油,油中浸泡着变压器的线圈,从外面是看不到变压器的线圈的;而干式变压器没有油,就不用外壳了,能直接看到变压器的线圈;还有一个特性就是油浸式变压器上面有油枕,内部存放着变压器油,但现在新式油浸试验变压器也有不带油枕的变压器生产;油浸式试验变压器为了散热方便,也就是为了内部绝缘油的流动散热方便,在外部设计了散热器,就象散热片一样,而干式变压器却没有这个散热器,散热靠变压器线圈下面的风机,该风机有点象家用空调的室内机;
油浸式变压器由于防火的需要,一般安装在单独的变压器室内或室外,而干式变压器肯定安装在室内,一般情况下安装在低压配电室内,和低压配电柜并排安装。
