XZB-640kVA/256kV/32kV调频式串联谐振试验装置被试品对象及试验要求
发布时间:2020-09-22 14:47:23
浏览次数:2962
一、XZB 系列变频串联谐振耐压装置被试品对象及试验要求:
1、35kV/300mm2电缆5km的交流耐压试验,电容量≤0.95μF,试验频率30~300Hz,试验电压52kV;
2、110kV/300mm2电缆1km的交流耐压试验,电容量≤0.147μF,试验频率30~300Hz,试验电压128kV;
二、 工作环境:
1. 环境温度:-150C –45 0C;
2. 相对湿度:≤90%RH;
3. 海拔高度: ≤3000米;

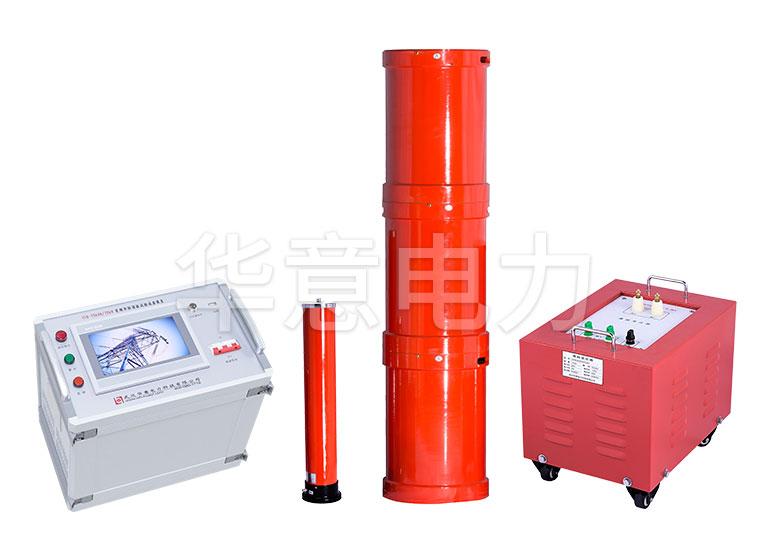

![640kVA/256kV/32kV调频式串联谐振试验装置被试品对象及试验要求.jpg 640kVA/256kV/32kV调频式串联谐振试验装置被试品对象及试验要求.jpg](/ueditor/php/upload/image/20200922/1600757463490145.jpg)
三、装置主要技术参数及功能:
1. 额定容量:640kVA;
2. 输入电源:三相380V电压,频率为50Hz;
3. 额定电压:256kV; 32 kV;
4. 额定电流:2.5A;20A;
5. 工作频率:30-300Hz;
6. 波形畸变率:输出电压波形畸变率≤1%;
7. 工作时间:额定负载下允许连续60min;过压1.1倍1分钟;
8. 温 升:额定负载下连续运行60min后温升≤65K;
9. 品质因素:装置自身Q≥30(f=45Hz);
10. 保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
11. 测量精度:系统有效值1.5级;
四、装置容量的确定:
35kV/300mm2电缆5km的交流耐压试验,电容量≤0.95μF,试验频率30~300Hz,试验电压52kV。频率取31Hz试验电流 I=2πfCU试 =2π×31×0.95×10-6×52×103=9.6A对应电抗器电感量 L=1/ω2C=27H设计八节电抗器,使用电抗器两节串联四组并联,则单节电抗器为80kVA/32kV/2.5A/54H,装置总容量为640kVA。
验证:
110kV/300mm2电缆1km的交流耐压试验,电容量≤0.147μF,试验频率30~300Hz,试验电压128kV;
使用电抗器四节串联两组并联,此时电感量为L=54*4/2=108H试验频率f=1/2π√LC=1/(2×3.14×√108×0.147×10-6)=40Hz试验电流I=2πfCU试 =2π×40×0.147×10-6×128×103=4.7A
结论:装置容量定为640kVA/256kV/32kV,分八节电抗器,电抗器单节为80kVA/32kV/2.5A/54H通过组合使用能满足上述被试品的试验要求。
