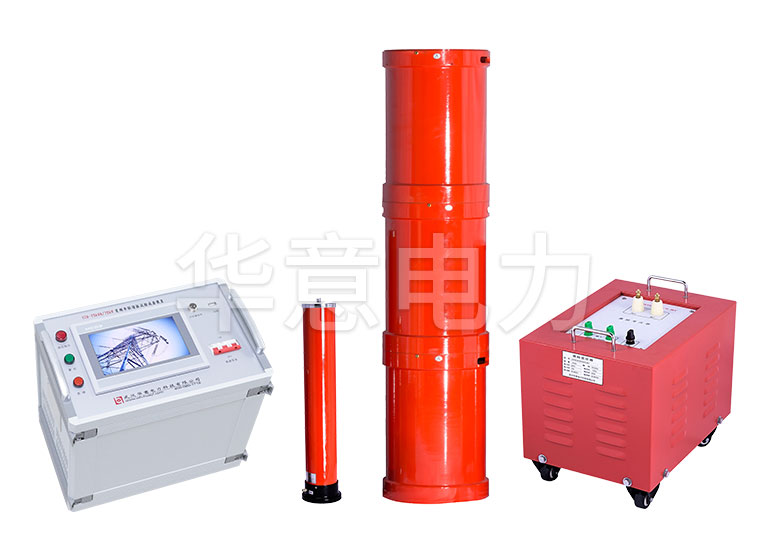

110变电站270kVA/270kV/45kV 变频串联谐振交流耐压装置被试品对象及试验要求
发布时间:2020-09-22 14:53:10
浏览次数:3132
一、 270kVA/270kV/45kV串联谐振被试品对象及试验要求:
1. 110kV变电站开关、母线、GIS等电气设备的交流耐压试验,试验频率为30-300Hz,试验电压不超过265kV;
2.110kV及以下电压等级变压器交流耐压试验,电容量≤0.02μF,试验频率为45-65Hz,试验电压不超过160kV;
3.110kV/300mm2电缆200m,电容量≤0.03μF,试验频率为30-300Hz,试验电压128kV;
4. 35kV/300mm2电缆1.2km,电容量≤0.23μF,试验频率为30-300Hz,试验电压52kV;
5. 10kV/300mm2电缆3000m,电容量≤1.11μF,试验频率为30-300Hz,试验电压22kV;
6. 300MW及以下火力发电机,电容量≤0.3uF,试验频率为45-65Hz,试验电压不超过43kV;
![变频串联谐振交流耐压装置被试品对象及试验要求.jpg 变频串联谐振交流耐压装置被试品对象及试验要求.jpg](/ueditor/php/upload/image/20200922/1600757823192366.jpg)
二、 工作环境:
1. 环境温度:-150C –40 0C;
2. 相对湿度:≤90%RH;
3. 海拔高度: ≤3000米;
三、 装置主要技术参数及功能:
1. 额定容量:270kVA;
2. 输入电源:三相380V电压或单相220V电压,频率为50Hz;
3. 额定电压:45kV;90kV;270kV
4. 额定电流:6A; 3A; 1.0A;
5. 工作频率:30-300Hz;
6. 波形畸变率:输出电压波形畸变率≤1%;
7. 工作时间:额定负载下允许连续60min;过压1.1倍1分钟;
8. 温 升:额定负载下连续运行60min后温升≤65K;
9. 品质因素:装置自身Q≥30(f=45Hz);
10. 保护功能:对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
11. 测量精度:系统有效值1.5级;
