同步发电机转子绕组的直流电阻测量方法
发布时间:2021-01-20 15:02:17
浏览次数:5441
测量转子绕组的直流电阻是大修时的常规试验项目,如果直流电阻发生较大的变化,超过了《预规》的要求,就有发生匝间短路或焊接不良的可能,必须查清原因。按《预规》要求是:与初次(交接或大修)所测结果比较,其差别一般不超过2%。
一、测试方法
l、使用直流电阻测试仪测量转子绕组的直流电阻的方法和定子绕组测直流电阻方法相同。
2、应在冷状态下进行。
3、测量显极式转子绕组时,应对各磁极线圈间的连接点进行测量,也就是测量各个线圈及其连线的直流电阻。
二、实例说明
1.实例l-20 匝间短路的预测

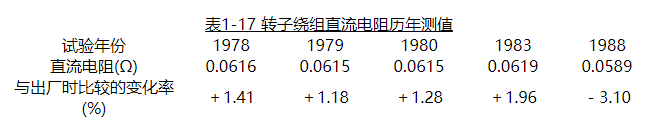

某厂一台水氢氢发电机,WT225-083-AF3型,313MW,15kV转子电压为311V,转子电流为3875A。在大修中测转子绕组直流电阻下降了3.1%,见表1-17。
![转子绕组直流电阻历年测值 转子绕组直流电阻历年测值](/ueditor/php/upload/image/20210120/1611126240810273.png)
此外,转子交流阻抗及功率损耗也发生了显著变化。根据变化情况可以初步认定转子绕组存在匝间短路现象,但在当时还不具备处理条件,并缺乏综合试验数据,决定继续运行,加强监视,增加检测手段,缩短检测周期。1990年进行了处理。
