回路电阻测试仪接线及操作说明
发布时间:2021-01-20 15:12:35
浏览次数:4993
电力部门都知道大电流是厂家根据IEC标准及国家有关规定,发挥自身技术优势,精心研制的高精度、数字化开关检测仪器。该回路电阻测试仪采用正弦波逆变器、大功率恒流开关电源技术,可测得微欧姆级接触电阻。在测试过程一定要仔细看回路电阻测试仪接线及操作说明。
回路电阻测试仪接线及操作说明步骤如下:

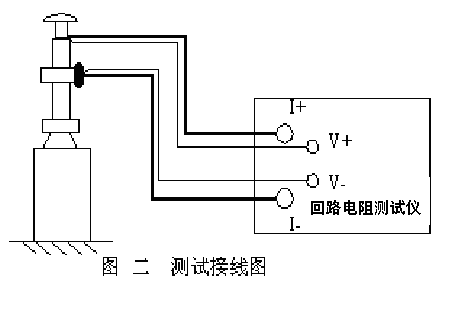

1、回路电阻测试仪接线:如图二所示,将专用测试线按照颜色红对红,黑对黑,粗的电流线接到对应的I+、I-接线柱扭紧,细的电源线插入到V+、V-的插座内,两把夹钳夹住被测试品的两端。
![图片1.png](/ueditor/php/upload/image/20210120/1611126924442827.png)
注意:测试钳的全部连接面应与试品可靠接触
2、回路电阻测试仪接线及操作说明:
(1)回路电阻测试仪测试线接好后,插上电源线,打开仪器开关,开机菜单显示如下:
![微信图片_20210120110018.png](/ueditor/php/upload/image/20210120/1611126924260255.png)

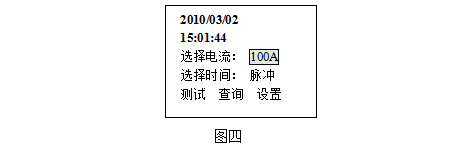

几秒钟后显示如下:
![微信图片_20210120110018.png](/ueditor/php/upload/image/20210120/1611126924135988.png)
选择电流为50A、100A、150、200A,按确认键进行时间选择,其中选择时间包括:脉冲、30秒、1分钟、5分钟、10分钟、连续。选择好时间后按确认键进行测试—查询—设置询环选择,如果要进行测试,可直接按确认键进行测试。
(2)选择测试后进行对试品的电阻测试,回路电阻测试仪液晶首先如下界面:
![微信图片_20210120110018.png](/ueditor/php/upload/image/20210120/1611126924874552.png)

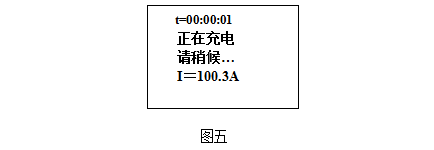

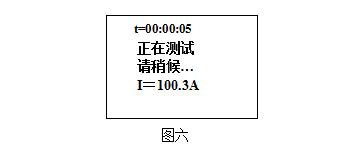

此时说明回路电阻测试仪正在对试品加电等待电流稳定,几秒钟后进行正在测试界面,开始对测试,说明充电电流已经稳定,此时界面为:
![图片.png](/ueditor/php/upload/image/20210120/1611126924699470.png)
当回路电阻测试仪数据被测试出后,仪器将显示测试数据如下图所示:
![图片.png](/ueditor/php/upload/image/20210120/1611126924789329.png)

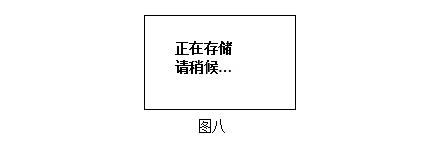

此时按选择键进行打印数据,按存储键将对当前测试数据进行存储,显示如下界面
![图片.png](/ueditor/php/upload/image/20210120/1611126924862421.png)

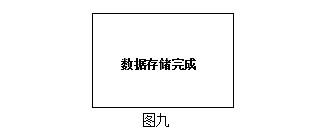

存储完成后将显示如下界面,
![图片.png](/ueditor/php/upload/image/20210120/1611126924182189.png)
之后返回到测试界面,并显示当前的测试数据。

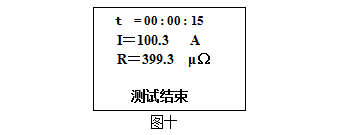

当测试设定的时间结束时,仪器显示测试结束,并显示最后的测试数据,仪器输出电流变为零,显示界面如下:
![图片.png](/ueditor/php/upload/image/20210120/1611126925933586.png)
此时按复位键重新接线进行测试或关闭电源,折除测试线,结束测试过程。

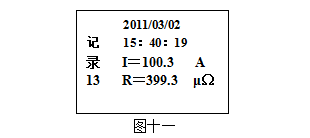

(3)数据查询:在图四界面下按选择键选择查询,按确认键进入,显示界面如下,此时显示的为最后一次存储的数据记录。
![图片.png](/ueditor/php/upload/image/20210120/1611126925988206.png)
按确认键显示上一条记录,按存储键显示下一条记录,打印数据请按选择键,如果想删除测试记录,请按住确认键责同时按选择键进行所有记录的删除。退出请按复位键。

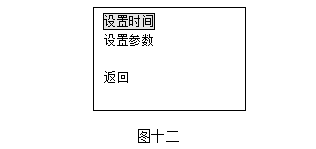

(4)修改时钟:在图四界面下按选择键选择设置,按确认键进入,显示如下:
![图片.png](/ueditor/php/upload/image/20210120/1611126925571774.png)

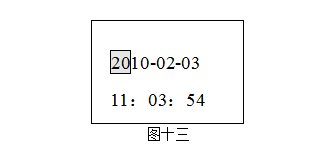

选择设置时间,按确认键进行时间设定,修改界面如下所示:
![图片.png](/ueditor/php/upload/image/20210120/1611126925517507.png)
按选择键进行光标处的数值的修改,按确认键进行后移。所有需要修改的修改结束后按确认键,此时时间开始重新更新显示,几秒钟后界面返回到图十二所示,也可以在修改完之后按复位键直接返回图四的初始选择界面。
(5)设置参数:对于设置里面的设置参数选项,本选项为仪器出厂时对数据标定时所需,出厂时已经调整好,客户不需更改,此处不做说明。
