武汉轻型直流高压发生器选用一体式设计方案:倍压筒和主机放置在一个机箱内,结合最新科技、选用最新器件,实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点,是高压测试行业的理想测试仪器。
一、武汉轻型直流高压发生器使用注意事项
1、为确保人身安全,在此反复提醒用户注意:控制箱及高压塔要有良好接地以及停机后的试品及高压塔的放电问题。
2、请不要遮挡控制箱的上下通气孔,并防止异物从孔中掉入,如控制箱有风扇时,应经常检查风扇是否正常运转。
3、当高压塔绝缘筒脏污时请用干布擦净,不可用酒精,汽油等有机类溶剂擦洗,可用洗涤剂清洗绝缘筒表面,待风干后,方可使用;运输或不使用时,请放入铝合金箱内。
4、换保险管时,请按保险管座旁标定的安培数更换保险管。
5、若高压屏蔽微安表上显示“LOW BAT”时,请更换9V电池,以避免测量误差,不用时,请关掉电源。
6、未经允许,请勿开启控制箱及高压塔,这会影响产品的保修。自行拆卸厂方概不负责。

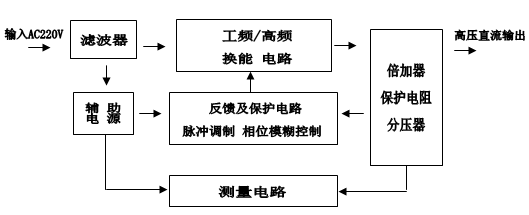

二、武汉轻型直流高压发生器电气原理框图
![轻型直流高压发生器电气原理框图](/ueditor/php/upload/image/20210204/1612410375531361.png)
三、武汉轻型直流高压发生器使用简单“故障”排除:
1、电源开关打开时,控制箱上的数显表不亮。
请检查电源连线及所有保险管,保险管若有损坏时,请按保险管座旁标注的安培数更换新管。
2、若打开电源开关,数显表亮,高压显示灯(绿灯)不亮,升不了高压。
① 如果“回零”的灯亮,说明试验后,没有回零,请逆时针转动高压输出调整旋钮和微调旋钮,直至“回零”灯熄灭。回到零位后,即可升高压。
② “其它”灯亮,有两种现象:1、接地保护;2、断线保护。
a.可能接地线未接好,或地线不能可靠接地。请接好可靠的地线,关闭电源,重新启动。
b.可能为连接控制箱与高压塔的电缆未接好,接好电缆,请关闭电源,重新启动;或电缆线两端的焊接头脱焊,也会出现此故障,请焊接好电缆两端的焊头,关闭电源,重新启动。
c.可能控制箱内某一线头脱焊断开,请重新焊接好,关闭电源,重新启动。
3、一切正常,但在未升到额定输出电压的过程中,出现保护。
① 故障显示“过流”灯亮
a.试品短路或泄漏电流过大;
b.大电容负载时,升压过快,关闭电源,重新启动,减慢升压速度。
② 故障显示“过压”灯亮
过压保护整定旋钮未置于zui大处,请顺时针旋转到zui大处,关闭电源,重新启动。
4、当试品在高压下发生短路时,由于短路电流大,有可能把所有的故障显示灯均点亮,,这属正常,请排除试品故障后,重新启动。
5、试品故障排除后,故障显示灯依然亮,升不上高压。
电源开关兼为故障保护重置开关,请关闭电源开关,重新启动,即可升压。
6、如发现电压表数字波动很大,请检查连接电缆线的两头插头、7脚屏蔽网头及中心屏蔽线头,是否脱焊断开,如断开请焊接好。
