全自动直流高压发生器主要特点及升压模式
发布时间:2021-02-04 13:56:14
浏览次数:5108

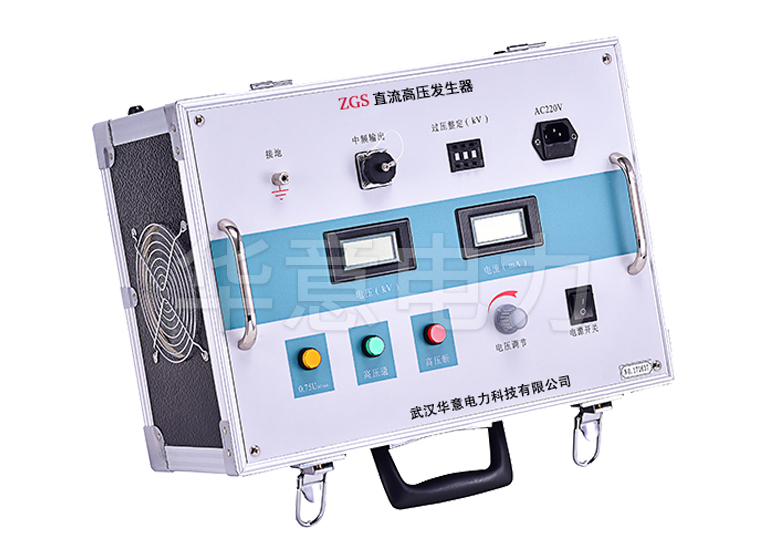

华意电力专业研发制造的全自动直流高压发生器广泛适用于电力电缆、发电机、变压器、断路器、氧化锌避雷器等电气设备直流高压试验。
![全自动直流高压发生器 全自动直流高压发生器](/ueditor/php/upload/image/20210204/1612418320909185.jpg)
一、全自动直流高压发生器的主要技术特点和功能:
1.采用具有人机对话功能的大屏幕点阵液晶屏。
2.MOA自动升压测量功能:重复性好,准确性高。
3.自动升压功能:预设测试电压,输出电压可保持恒定电压。
4.自动计时功能:预设测试标准电压的加压时间,上升到测试标准电压时自动计时,计时完成后自动减压。
5.与微处理器相比,高电压和过压设定精度高,可靠性好。
6.保有手动测试模式。
7.数据存储功能:可以立即捕获测试参数,并自动保存测试结果。
8.根据电磁兼容理论,将特殊屏蔽、多级隔离和接地保护措施有机结合,使设备在额定电压下放电时不会损坏。
9.该系列全自动直流高压测试仪具有在线操作功能和内置在线控制软件。在线控制可以通过在上位机(如PC机)上安装控制软件和配套通讯电缆(可选项目)来实现。
二、全自动直流高压发生器升压模式详细说明
1.手动增压模式
启动后,进入主菜单,转动设置操纵杆,将光标指向“手动增压”选项,点击操纵杆,进入手动模式参数设置界面,根据具体测试要求设置各种参数后,进入增压界面。先按下高压通过按钮,然后转动旋钮(按下控制杆切换调节精度)。当电压上升到测试电压的设定值时,定时器开始计时,计时结束后,系统自动降压归零,然后弹出测试记录保存对话框。做出选择后,测试结束;如果电压没有达到设定的测试电压值,按下0.75UDC-1mA按钮,系统会自动将电压降低到当前电压值的0.75倍,然后以设定的加压时间倒计时。计时完成后,系统会自动将电压降回零,然后会弹出测试记录保存对话框。做出选择后,测试结束。
2.自动增压模式
启动后,进入主菜单,转动设置操纵杆,将光标指向“自动升压”选项,点击操纵杆进入自动模式参数设置界面,根据具体测试要求设置各种参数后,进入升压界面。此时,按下高压通过按钮后,系统将开始自动升压,达到测试电压的设定值后,将稳定电压并开始计时。计时完成后,系统会自动将电压降回零,然后会弹出保存测试记录的对话框。做出选择后,测试结束。
3.MOA升压测试模式
启动后,进入主菜单,转动设置操纵杆,将光标指向“MOA升压”选项,点击操纵杆进入自动模式参数设置界面,根据具体测试要求设置各种参数后,进入升压界面。此时,按下高压通过按钮后,系统将开始自动升压。上升到测试电流的设定值后(注意:选择光纤或无线微安时,此处以采样电流为参考值),系统将稳定电流并开始计时。计时结束后,系统会自动将电压降至原电压值的0.75倍,稳定电压,重新开始计时。计时完成后,系统会自动将电压降回零,并弹出保存测试记录的对话框。
4、试验结束后,关闭电源开关。
5.对于氧化锌避雷器等小电容样品,一般可以通过倍压筒内部的测压电阻进行放电。对于电缆等大电容样品,必须安装匹配的限流电阻。一般情况下,样品的电压应自放电至测试电压的20%以下,然后通过配套的放电棒放电。只有在样品完全放电并挂上接地线后,才允许拆除和更换高压引线。
