三相大电流发生器使用方法及注意事项
发布时间:2021-02-04 14:50:13
浏览次数:5030
三相大电流发生器使用方法及注意事项。
三相大电流发生器的使用方法

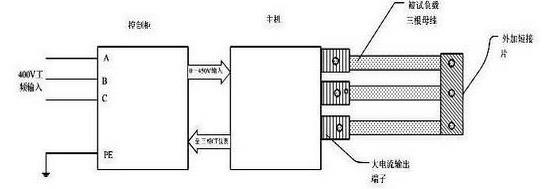

1、在电流发生器控制台上:输出端连接升流器的输入端a、x。 控制柜的仪表端连接升流器仪表测量端。
![](/ueditor/php/upload/image/20210204/1612421489221124.jpg)
2 .变压器外壳、操作台及主机等必须良好接地。
3、打开机箱内的空气开关,电源指示灯亮。 控制台的调节器自动归零,调零灯点亮,等待升流。 设定试验时间(时间设定)、电流(旋转电流选择开关)。
按下启动按钮后,动作指示灯点亮,表示电流升流器接通了控制电源,按下升流↑按钮开始电流上升。
① 电流从零开始上升,请密切注意测量仪的指示和试制产品的状况。
② 该控制台为半动控制,在试验时间(按时间设定)后,打开空气开关,按下启动后按上升按钮直到所需电流。
具备手动上升、降流↓、自动计时、自动复位等功能。
4、注意使调节器顺时针均匀旋转,向操作台输出电流指示至所需的大电流,为了确保测试精度,可以在仪表接线柱上串联标准电流计。
5、试验中发现异常时,应立即切断电源,查明原因后再进行试验。
6、试验结束后,必须将调节器归零,按停止按钮切断电源,切断工作电源,然后拆下试验配线,以确保安全。
三相大电流发生器的注意事项
1
.本设备是为短时间或长时间工作而设计的,其工作时间的长度由所需电流占额定电流(容量)的比例决定,特别是允许超过额定电流的200%长时间工作,防止过热,其时间如下。
![三相大电流发生器的注意事项 三相大电流发生器的注意事项](/ueditor/php/upload/image/20210204/1612421591252602.png)
注:由于本装置在大电流状态下工作,因此要求负载的阻抗和几何学的形状不相同时,三相电流误差较大。
2 .新安装和长时间不使用的变压器,在运行前用1500兆欧测量线圈间和线圈对地的绝缘电阻,其电阻值在0.5兆欧以上时可以使用。
3 .为了确保安全,中升流变压器和操作台必须切实接地。
4、使用时请缓慢均匀地上升,搬运时请避免过大的振动。
5、调节器和刷子的接触面要保持清洁,必要时90%的酒精沾棉纱擦干净。
6、本设备应清洁、通风、干燥和室内保存。
