华意电力作为专业生产温升大电流发生器(又称电流发生器)的厂家,此次为大家介绍一下温升大电流发生器测试的前期准备和基本条件。

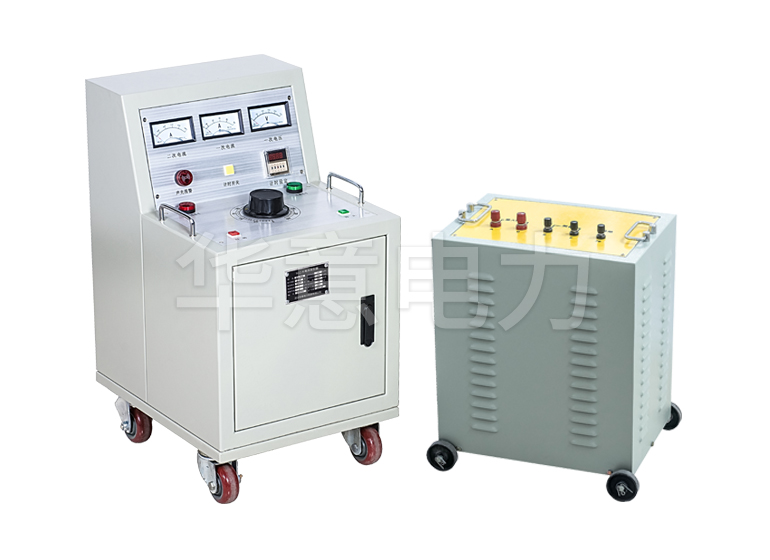

![温升大电流发生器 温升大电流发生器](/ueditor/php/upload/image/20210204/1612422564763499.jpg)
一、温升大电流发生器测试前期准备
(一)熟悉技术资料;
试验人员应熟悉电气设备制造商提供的说明和相关技术数据。
特别明确了设备绕组的绝缘机理、绝缘水平、各部件的允许温度(温度上升)的指定值、工作条件和温度测量元件。 嵌入位置等。
(2)制定试验计划
具体来说,发电站的技术人员共同制定大型发电机温度上升的测试计划。
(3)测量定子和转子绕组的直流电阻
在发电机温升试验中,定子和转子绕组的冷直流电阻是温升试验中的重要基础数据。
这是因为,在电气测量定子和转子绕组的平均温度时,以冷却阻力为基准值转换绕组的平均温度,因此测量值直接影响温度上升试验的正确性。
因此,在测试前请测量直流电阻值。
(4)校准温度计和其他测温单元
a .校准温度计
在电器操作中,通常用嵌入式温度计监视各个部件的温度。 因此,温度计的温度指示值直接与温升测试的准确性和电气设备的正常运行有关。
因此,在进行温度上升试验之前,要对嵌入式温度计进行检查和验证。
温度计的指示器来不及时,可以将直流电桥连接到温度计的导线上,直接测量温度计的电阻值,根据公式转换温度。
b .验证其他温度测量单元
试验前,使用测量电气设备冷却气体和冷却水的温度计,临时安装试验中使用的温度测量单元(热电偶或热敏电阻)和温度计、相关的校正设备和0.2标准。
对于要校正温度计并直接冷却的发电机,请监视线圈的进水温度和出水温度,使用精度更高的温度计。
(5)选择使用的仪表,设备和记录表量程的选择根据单位电压、变流器和转子绕组电压的比和分流比决定。 仪表的值应在拨号盘的前半部和后半部。
1 .定子电路
定子电路需要连接3个交流电压和电流计、2个单相电力计(或3相电力计)、1个三相电力计、1个频率计。
2 .转子电路
转子电路需要标准分流器、直流毫伏计(或直流电位计)、直流电压表。
3 .准备的设备和形式
a .直接接触转子集电环,测量转子电压的一对铜线电刷。
b .发电机室和主控制室之间直接通信的全套设备。
c .验证准确的酒精温度计6-8和所需的其他测试设备。
d .准备定子和转子电路的测量记录表。
二、温升大电流发生器测试的基本条件
(1)为了准确测量在温升试验中测量的数据,用于测量定子功率的电表精度必须在0.5以上,转子的测量值必须在0.2以上。
(2)发电机温升试验是一项长期的热稳定性试验。 每次负载测试时应稳定转子电流,且变化范围不超过测试电流的1%。 定子电压、电流和电力也将耗尽。
可以保持稳定性和三相平衡,变化范围不要超过测试值的3%。 因此,在测试中,请拆下电压自动调谐器,将功率因数维持在额定值。
(3)试验期间的冷却介质温度0应接近额定值或额定值。 在各测试负载下,冷却介质的温度变化在1K以下。
测试过程中,将各负载稳定1小时后,每15分钟或20分钟测量一次,直至稳定电量和温度。
热稳定性是指电动机各部分的温度在1h以内变化到2K以下,但热稳定所需的时间取决于电动机的种类和容量,通常需要约3~4个小时。
