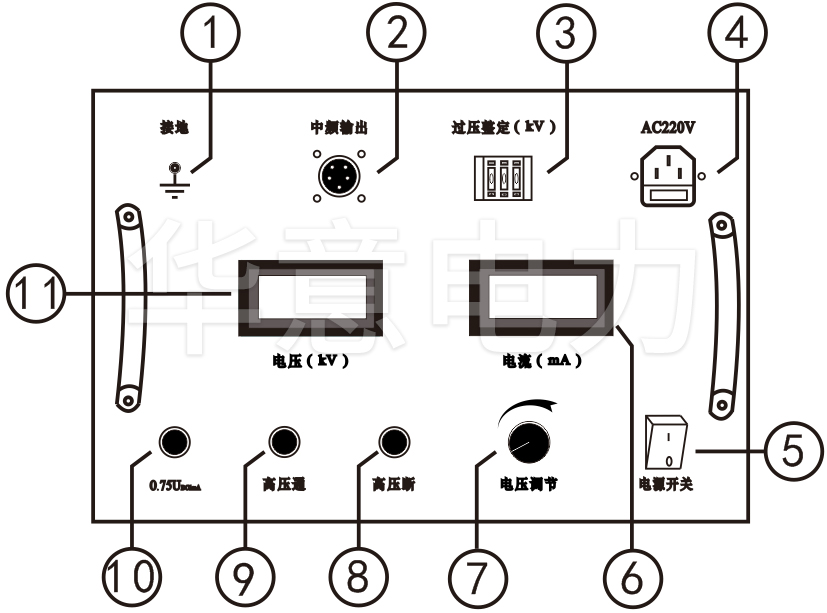

直流高压发生器控制箱面板示意图
发布时间:2021-02-04 15:33:38
浏览次数:3179
华意电力专业研发生产直流高压发生器(中频直流高压发生器),接下来为大家解答直流高压发生器控制箱面板示意图。
![直流高压发生器控制箱面板示意图.jpg 直流高压发生器控制箱面板示意图.jpg](/ueditor/php/upload/image/20210204/1612427761669394.jpg)
![1612425286476346.png image.png](/ueditor/php/upload/image/20210204/1612425286476346.png)

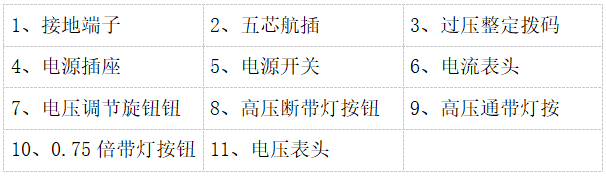

说明:
(1)控制箱接地端子:控制箱接地端子与倍压筒接地端子及试品接地端连接为一点后再与接地网相连。
(2)中频及测量电缆快速连接插座:用于机箱与倍压筒的连接。连接时只需对准将电缆插头压下顺时针方向转动到位,拆线时只需逆时针转动电缆插头。
(3)过压整定拨盘:用于设定过电压保护值。拨盘所显示单位为kV,设定值为试验电压的1.1倍。
(4)电源输入插座:将随机配备的电源线与电源输入插座相连。(交流220V±10%,插座内自带保险管。)
(5)电源开关:向前按下,电源接通,高压断红灯亮。反之为关断。
(6)数显电流表:数字显示直流高压输出电流。
(7)电压调节电位器:该电位器为多圈电位器。顺时针旋转为升压,反之为降压。此电位器具备控制电子零位保护功能,因此升压前必须先回零。
(8)红色带灯按钮:高压断红灯亮,表示电源已接通及高压断开。在高压通绿灯亮状态下按下高压断红色按钮,绿灯灭红灯亮,高压回路切断。
(9)绿色带灯按钮:高压接通按钮、高压指示灯。在高压断红灯亮的状态下,按下高压通绿色按钮后,绿灯亮红灯灭,表示高压回路接通,此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下高压通绿色按钮,绿灯亮红灯仍亮,但松开绿色按钮绿灯灭红灯亮,表示机内保护电路已工作,此时必须关机检查过压整定拨码开关设置是否小于满量的5%及有无其它故障后再开机。
(10)黄色带灯按钮:高压通绿灯亮时有效,当按下0.75UDC1mA黄色按钮后黄灯亮,输出高压降至原来的0.75倍,并在一分钟内保持此状态。此功能是专为氧化锌避雷器快速测量0.75UDC1mA用。按下高压断红色按钮,红灯亮、绿灯和黄灯灭,高压切断并退出0.75倍状态。
(11)数显电压表:数字显示直流高压输出电压。
