开关回路电阻测试仪常见的故障排除方法
发布时间:2021-02-19 10:46:21
浏览次数:4521
开关回路电阻测试仪,又被称RX变压器回路电阻测试仪,开关回路电阻测试仪是按照新《电力设备交接和预防性试验规程》的要求研发设计,可以进行变压器以及各种开关设备导电回路电阻的测量,其测试电流不得小于100A。
开关回路电阻测试仪是根据新规程要求,设计开发出新一代智能回路电阻测试仪,大电流回路电阻测试仪,采用新电源技术,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,得到良好的测试结果。适用于测试高低压开关的主触头接触电阻值,高低压电缆线路的直流电阻值等。

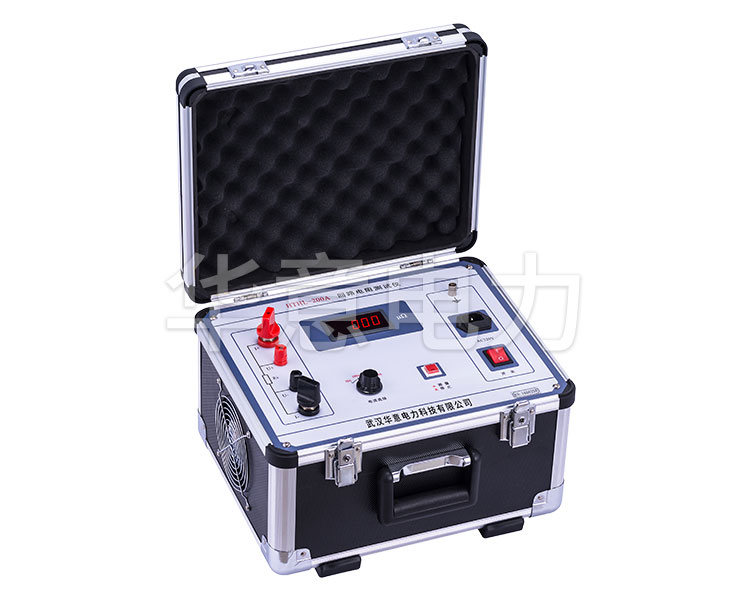

![1613702868160748.jpg HLY-200A回路电阻测试仪.jpg](/ueditor/php/upload/image/20210219/1613702868160748.jpg)
开关回路电阻测试仪常见的故障及解决方法:
1、开关回路电阻测试仪故障现象一
回路电阻测试仪测试电流正常,微欧值位显示“1”;
原因:
电压夹位置错误。被测回路电阻值超过2000。电压信号线断线或未接通。;
排除方法:
处理电压信号回路,夹对、夹好电压夹。超量程时:可用万用表测P1、P2电压值,电阻值=电压值/电流值。
2、开关回路电阻测试仪故障现象二
开关回路电阻测试仪按一下“测试开关”,电流表显示无电流,微欧表位显示“1”;
原因:
100A电流回路没有接好。被试开关没有合上;
排除方法:
检查测试线、重接、重夹。合上开关。
3、开关回路电阻测试仪故障现象三
开关回路电阻测试仪接入220V交流电源,风机无运转声,且按一下“测试开关”,电流表、微欧表无显示;
原因:
220V交流电源不通,保险管未装或熔断;
排除方法:
检查并排除。(100A仪器保险不小于6A再次熔断与厂方联系解决。(千万不可接入直流或380V交流电源)
在开关回路电阻测试仪出现故障之后,正确的操作方法是,应该中断各项测试工作,断开被试品的连接,切断电源。待设备排除故障之后,再重新进行检测试验工作。
