手持式回路电阻测试仪的接线及操作
发布时间:2021-02-19 11:18:15
浏览次数:5523
手持式回路电阻测试仪的接线及操作是一款创新型产品,产品质量体积小巧,手持式操作,电池系统供电,便于携带。产品设计主要技术应用于控制开关触点的接触电阻和其它微欧电阻的测量,测试分析速度快、准确度高。
手持式电路电阻测试仪的接线和操作是根据中华人民共和国新的电力执行标准DL/T845.4-2004设计的,采用高频开关电源技术和数字电路技术相结合。适用于测量开关控制设备的回路电阻。测试电流为国家标准推荐的100A。回路电阻可以在100A的电流下直接测量,并以数字方式显示。

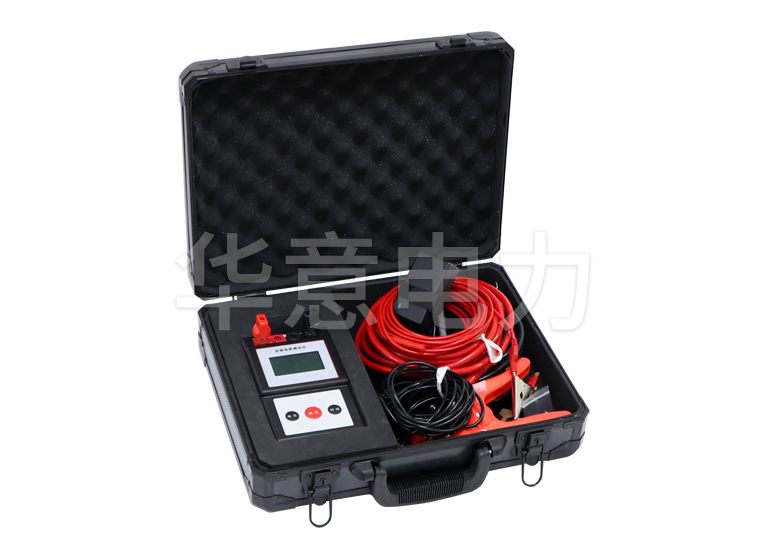

![HLY-100S 智能手持回路电阻测试仪 HLY-100S 智能手持回路电阻测试仪](/ueditor/php/upload/image/20210219/1613704804396023.jpg)
目前,常规的
qj44双臂直流电桥广泛应用于接触电阻的测量,但该电桥的测试电流仅为毫安级,很难发现缩小环形导线截面积的缺陷,由于接触点之间油膜和氧化层的影响,高压开关电路接触电阻的测量值大了几倍,不能反映接触电阻的大小。为此,断路器和隔离开关的接触电阻测量电流不小于100a
直流,这是标准 sd301 -- 88《交流电500kv
电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》中规定的,以确保试验结果的准确性。
手持式电路电阻测试仪的接线和操作
1、便携式系统回路进行电阻网络测试仪按四端子接法接线。
2、确认无误后,打开电源开关,电流表、电压表显示为000,末尾可实现个位数跳跃。
3、按下测量开关,电流仪表为100A,如果不是100A请调整微调旋钮,使电流为100A且稳定,此时电阻表显示值是测量电阻值(如果显示1,即测量电路电阻值超过一个范围),值稳定,一般为5-10秒,请立即记录并按测量键停止测量。
4、如果测量电流小于100a 或零,使用正确的布线方法,检查所用的大电流线路的截面是否太小,或者所连接的电路是否连接。
