三回路直流电阻测试仪怎么接线
发布时间:2021-03-01 17:19:50
浏览次数:5811

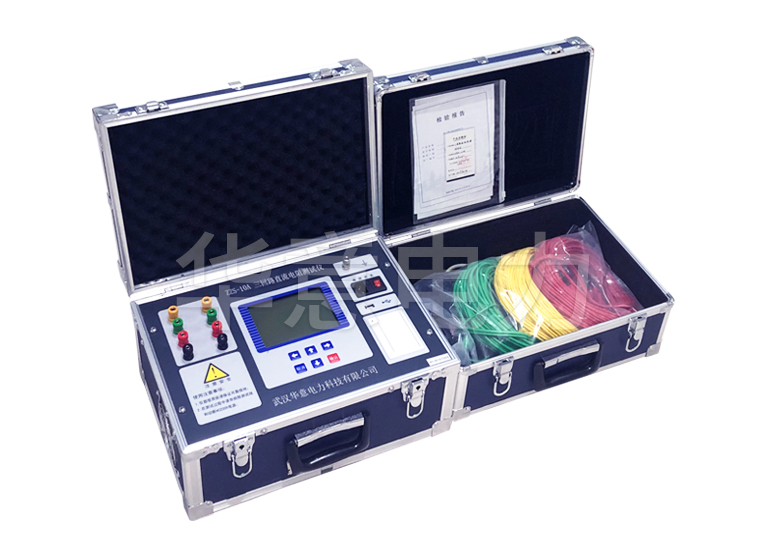

华意电力是三回路直流电阻测试仪的生产厂家,三回路直流电阻测试仪可以采取三相同时测量的方式测试A0、B0、C0相的直流电阻,大大节省测试时间,那么三回路直流电阻测试仪怎么接线?
![1614590512706437.jpg 三回路直流电阻测试仪.jpg](/ueditor/php/upload/image/20210301/1614590512706437.jpg)
三回路直流电阻测试仪怎么接线:
1.将电源线把仪器与外部AC220V电源连接,将接地端子与大地连接。
2.然后依次将接线端子的四个测试钳(黄绿红黑)分别接到变压器高压侧的A、B、C、O。也可以将接线端子的四个测试钳(黄绿红黑)分别接到变压器低压侧的a、b、c、o,如果只有三个套管,可以不接黑色测试钳,但这种情况不可以选择三相同时测量和单相电阻测量,只能选择单线电阻测量且不用再移动测试钳。
3.当选择单相电阻测试时必须接黑色的测试钳,当选择单线电阻测试时,需注意所选的测试方式与所夹的测试钳要一一对应。
4.单相变压器使用时将接线端子黄色和黑色的测试钳接到单相变压器的高压侧或低压侧,选择单相电阻测试方式测量即可。
5.三回路直流电阻测试仪配套的专用测试线已经将电流、电压线设计到同一测试钳口上,接线简单方便
6.接线:将被试品通过专用测试线与三回路直流电阻测试仪的接线柱连接牢固,同时把地线可靠接地,具体接线见下图:
(1)高压侧三相、单相、单线测试
![](/ueditor/php/upload/image/20210301/1614590488644898.png)
图2 高压侧三相、单相、单线测试接线图
(1)低压侧三相、单相、单线测试
![](/ueditor/php/upload/image/20210301/1614590488897602.png)
图3 低压侧三相、单相、单线测试接线图
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
