变压器直流电阻测试仪使用说明
发布时间:2021-03-02 11:34:58
浏览次数:5066
变压器直流电阻测试仪使用说明

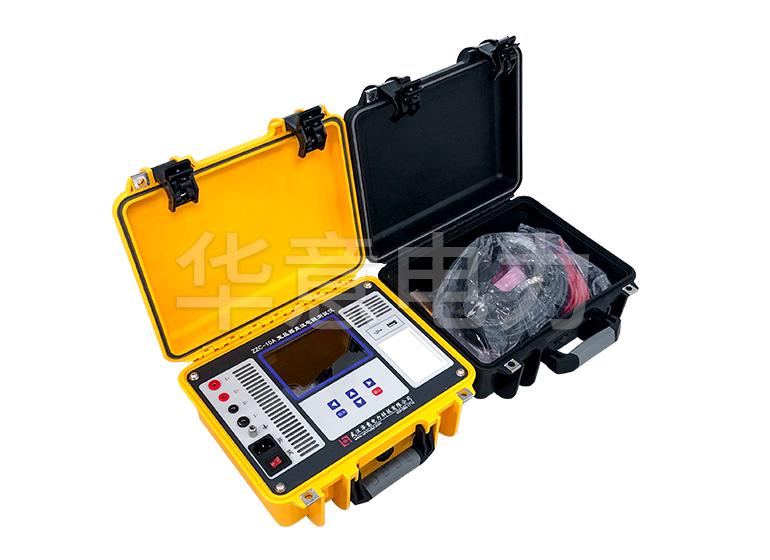

![1614656258246665.jpg ZZC-10A 直流电阻测试仪.jpg](/ueditor/php/upload/image/20210302/1614656258246665.jpg)
初始状态
(1)使光标指针指向“电阻测量”,按“确定”键进入状态
(2)显示电流选择列表。不同电流档的测量范围见下表,可参考选择,自动档可达到技术指标中对应型号所列的整个测量范围,自动选择电流的原则是尽量使用较大的电流。使光标指向所需要的输出电流,按“确定”键进入状态
(3)变压器直流电阻测试仪显示变化的充电电流和测量时间,#SUPERMAN是默认的设备编号,用户可任意输入,MN表示该被测设备测量次数,充电完成后自动显示电阻值,此时每按一次“确定”键则储存一次测量结果(带打印机的机型同时打印出测量结果),测量次数MN加1。按“取消”或“复位”键退出电阻测量,进入状态
(4)显示正在放电。放电结束后,自动回到初始状态(1),完成一次电阻测量。
变压器直流电阻测试仪注意事项:
1.由于本设备输出电流范围较大,在测量之前一定要考虑电流选择不要超过被测设备承受范围,过大的电流会导致被测电阻因电流热效应而发生阻值逐渐变化。
2.自动电流挡的输出电流是尽量使用较大的电流,可能输出从0到最大值的各种电流。
3.同一个测试钳的两条线要分别接到同颜色的电流和电压接线柱。
4.每次测试完毕后,等待放电指示结束后再拆测试线,操作者应注意安全。
5.存储器最多可存储250次测量结果,超过250次以后最老的记录将被覆盖。
