变压器三通道直流电阻测试仪使用说明及功能
发布时间:2021-03-02 11:39:50
浏览次数:5273
变压器三通道直流电阻测试仪使用说明及功能。
变压器三通道直流电阻测试仪使用说明
1 .变压器三通道直流电阻测试仪制造商使用时,请按照本说明书进行接线操作。
2 .接地端子或电源线的接地端请在附近可靠接地。
3 .测试菜单项的选择和实际的测试项目和接线必须一致。
4 .用本测量仪的三相测量、两相测量、单相测量3种方法测量时,中性点中流过的电流不同,因此电阻值小的线圈(小于1m)用3种测量方法测量的结果略有不同。
对于同一侧绕组,建议使用相同的测量方法。
5 .某相的被测量电阻值过大或未接线时,机器会催促该相“未连接”。
各相的被测量电阻值过大或未接线时,会显示“测试线路未连接,请重新接线”的信息。
6
.一次测试结束后,按“取消”或“复位”键退出测量状态,设备自动进入放电状态,画面显示“正在放电”,放电结束后设备自动返回菜单状态,可以继续操作。
7 .电源保险管容量为1A(3*10A型),因此请勿随意增大保险管容量。

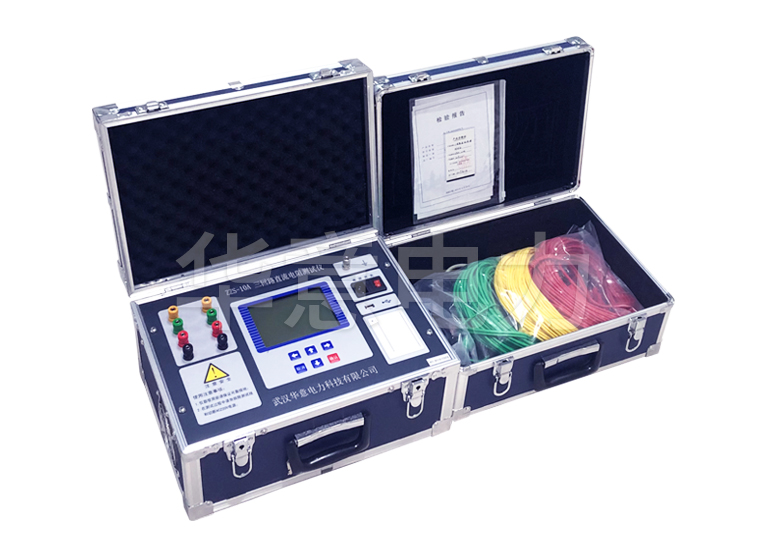

![1614657169378531.jpg 三回路直流电阻测试仪.jpg](/ueditor/php/upload/image/20210302/1614657169378531.jpg)
变压器三通道直流电阻测试仪使用功能
1.3个测量电路同步测量。 同时显示不平衡率,自动计算。
2、高度智能化的设计,功能设定巧妙先进,能够自动判断测试线虚拟连接等故障。
3 .可以配置辅助磁铁箱,对于大型变压器,通过辅助磁性测量,可以大幅缩短测量时间。
4、保护功能完善,能可靠地保护反电位对仪器的冲击,具有自动放电指示功能。
5 .可以存储或打印所有测量结果。 本机内置有不会停电的存储器,可以长期保存测量数据,随时浏览或打印。
6
.功能配置灵活,可进行三相测量、两相测量、单相测量,可任意组合输出电流,3x10A型测试仪可组合为10A+10A+10A方式、20A方式、10a方式,使用极为方便。
7 .测量速度快,对有载调压变压器的高压起动器侧无需切断电源,无需逆向接线,可一次性通电测量所有分触点三相电阻值。
低压侧可采用20A大电流方式,缩短测量时间,提高工作效率。
8、自动程控电流源技术,上述各种电流组合方式均在小值0至1000的电流范围内,由内部微控制器根据被测电阻自动控制,达到较宽的测量范围和测量状态。
