简述接地电阻测试仪的用法
发布时间:2021-03-04 16:53:18
浏览次数:6132
简述接地电阻测试仪的用法
1、接地电阻测试仪的用法进行如下:
(1)用两个E接线柱测量接地电阻时,采用镀铬铜板短接,与仪器配套的5米长的纯铜线相连,导线的另一端与接地体测试点相连。测量屏蔽体电阻时,应松开镀铬铜板,一个E接线柱接接地体,另一个E接线柱接屏蔽。
(2) p柱与接地电阻测试仪自带的20m纯铜导线连接,导线的另一端与插脚连接。
(3) C柱与接地电阻测试仪提供的40m纯铜导线相连,导线的另一端与针脚2相连。

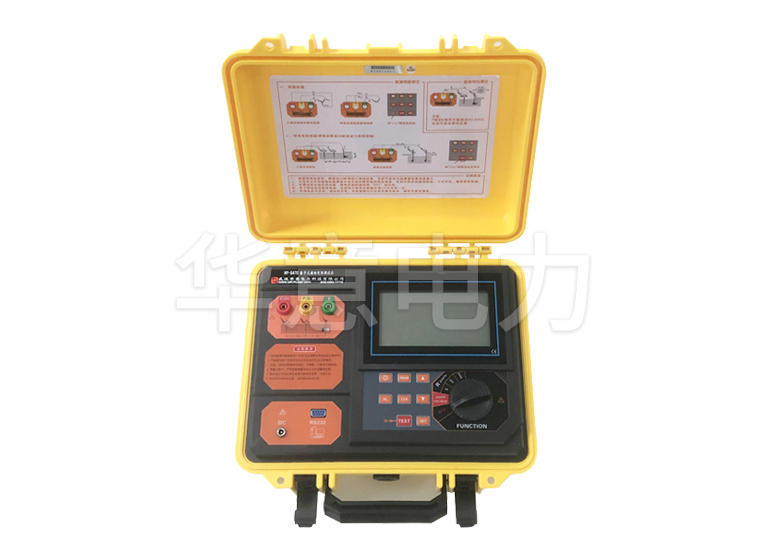

![DER2571 数字式接地电阻测试仪 DER2571 数字式接地电阻测试仪](/ueditor/php/upload/image/20210304/1614848072520653.jpg)
2. 接地电阻测试仪设置的技术要求
(1)接地电阻测试仪应放置在离测试点1 ~ 3m的地方,应稳定,便于操作。
(2)每个接线头的接线柱都必须进行接触一个良好,连接更加牢固。
(三)两根接地杆应分别设置在20米和40米的位置,从地面体进行测试:如果两个引脚与直线相连,则要测量的接地主体应基本上位于这条直线上。
(4)接地电阻测试仪配置的5米、20米和40米长的纯铜导线不得用其他导线代替。
(5) 以接地电阻测试仪为圆心时,两脚与测试仪的最小夹角不应小于120°,且不应设置在同一方向。
(6)两个针脚所提供的泥土须为固体,不得放置在泥土、回填物、树根、灌木丛等附近。
(7)雨后连续7个晴天后才能测试接地电阻。
(8)待测接地体应先进行及时除锈等处理,以保证安全可靠的电气设备连接。
3.接地电阻测试仪的用法要点。
(1) 测试器设置在开始测量地面电阻值之前符合规范。
(2) 测量前,应将接地电阻档位旋钮旋至最大档位,即X10档,调整接地电阻值的旋钮应置于6-7Ω位置。
(3)慢慢转动把手。如果仪表从中间的零平衡点迅速偏向右边,就说明原来的量程偏移太大了。选择移动到 x1移动。如果移动方向相同,选择移动到
x01移动。
(4)通过研究步骤(3)选择后,缓慢进行转动方向手柄,检流表指针从0平衡点向右偏移,则说明系统接地电阻值仍偏大,在缓慢以及转动控制手柄可以同时,接地保护电阻旋钮应缓慢顺时针转动,当检流表指针归0时,逐渐发展加快手柄转速,使手柄转速从而达到120转/分,此时需要接地电阻作为指示的电阻值乘以档位的倍数,就是我们测量工作接地体的接地电阻值。如果检流表指针比较缓慢向左偏转,说明随着接地电阻旋钮所处在的阻值变化小于企业实际使用接地阻值,可缓慢逆时针旋转,调大仪表电阻具有指示值。
(5)如果一个缓慢进行转动方向手柄时,检流表指针跳动不定,说明通过两支接地插针设置的地面以及土质不密实或有选择某个接头没有接触点接触不良,此时应重新开始检查两插针设置的地面或各接头。
(6)用接地电阻测量仪测量静压桩的接地电阻时,电流计指针在零点由左向右轻微摆动是正常的。
(7)当检流计指针缓慢移动到0的平衡点时,仪器发生器手柄可以加速,手柄额定转速为120 rpm。电流计指针仍有较大偏转时,严禁加快手柄转速。
(8) 使用测量仪器后,应将电阻档置于最大位置,即X10档。根据仪器配置整理三根测试线,将两个引脚上的污垢清理干净,并装入袋中。
