局部放电检测仪相关知识简介,局部放电检测仪也称为局部放电仪。 局部放电测量仪,局部放电测试系统。 局部放电检测仪是开发生产的新型仪器。
基本上致力于维持以往局部放电检测仪的优点和功能,缩小设备的体积、重量,使之成为名副其实的便携式设备。

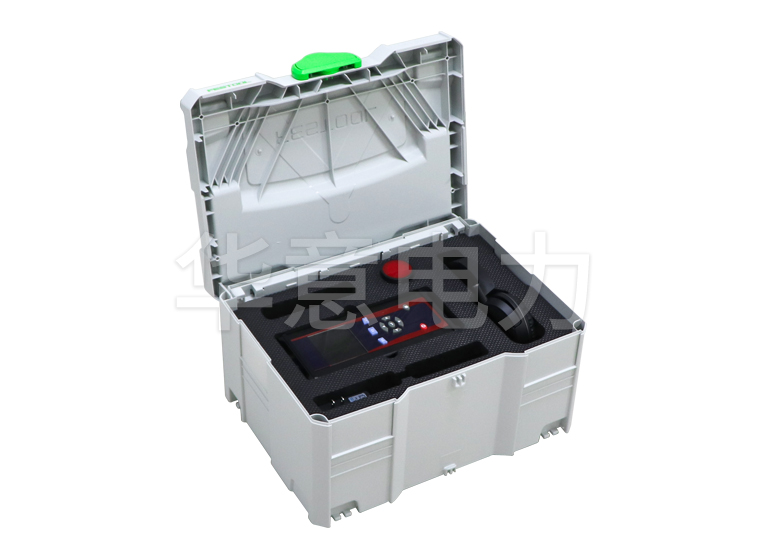

![HYJF-H局部放电检测仪 HYJF-H局部放电检测仪](/ueditor/php/upload/image/20210305/1614914929115144.jpg)
局部放电检测仪相关专业名词知识介绍:
1、时间窗(门单元)
时间窗是为了防止比局部放电大的干扰信号进入峰值检波电路而设计的电路装置。
由于在实际试验时,特别是现场试验时,不可避免地会引入一些干扰,因此时间窗的使用显得更加重要。
时间窗的工作原理分为打开(高亮区域)和关闭(非高亮区域)椭圆的扫描定时,通过改变时间窗的位置和宽度来打开放电脉冲置于导通(高亮区域),关闭干扰脉冲(未施加区域)。
此时,仪表的读数是放电脉冲值,噪声与大小无关,对放电脉冲值没有影响。 此时,如果两个时间窗同时关闭,则仪表的读数为整个椭圆的脉冲峰值。
2、视在放电量校准器
视在放电量校准器是标准的电量发生器,在试验前输出一定的电量和试验品的两端,模拟用该电量放电时的局部放电测试仪的响应,此时调整刻度系数,确定局部放电测量器的范围,试验时测量该试验品在额定电压下的视放电量。
由于该放电量不是直接测量,而是用标准电量发生器进行比较间接测量,因此被称为“视在放电量”。
校准电量发生器是测量局部放电时所需的仪器,其性能参数直接关系到测试结果的准确性。
视在放电量校正器由校正脉冲电压发生器和校正电容器串联构成,其参数主要包括脉冲波形的上升时间、衰减时间、内阻、脉冲峰值、校正电容器值等。
校准脉冲电压发生器电压波形的上升时间为从0.1U0到0.9U0的时间,衰减时间定义为从峰值到0.1U0的时间。
3、局部放电
局部放电是指在绝缘的局部位置放电,不构成绝缘整体的贯通破坏。 有内部放电(介质内部)、沿面放电(介质表面)、电晕放电(电极前端)
3种放电形式。
4、电荷量q
向试料两端瞬间注入一定的电荷量,使试料的端电压变化和局部放电本身引起的端电压变化相同。 该注入量是局部放电的表观电荷量。
5、检测阻抗
检测阻抗是提取检测信号的装置,在使用中,为了提高局部放电测量的灵敏度、分辨率、波形特性、信噪比,必须根据不同的测试目的,根据受试者的种类选择适当的检测阻抗。
