超声波局部放电检测仪双通道测量方法
发布时间:2021-03-06 15:02:15
浏览次数:5041
超声波局部放电检测仪双通道测量方法,在用两个通道进行检测的情况下可以连接两个传感器,在用两个通道进行检测的情况下需要同时接通两个信道并分别设定,可以将信道1设定为TEV,将信道2设定为USS。

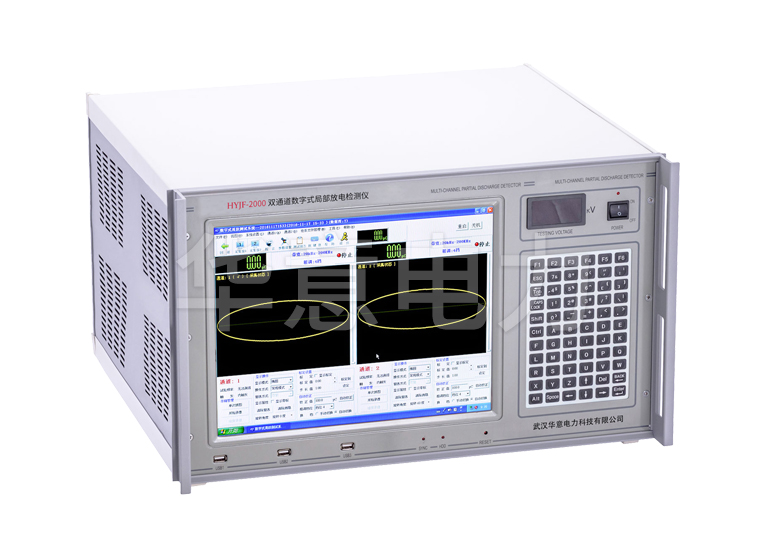

![1615014580876160.jpg HYJF-2000 双通道数字式局部放电检测仪.jpg](/ueditor/php/upload/image/20210306/1615014580876160.jpg)
超声波局部放电检测仪双通道测量方法
1、接线
复合式TEV传感器连接方式
取下1根BNC-SMA同轴电缆,将BNC端连接到主体CH1通道BNC传感头上,将SMA端连接到复合电视传感器输出端上。
超声波传感器连接方式
取下1根BNC-SMA同轴电缆,将BNC端连接到主体CH2通道BNC传感头上,将BNC端连接到超声波传感器BNC传感头上。
2、主机设定
打开主机,点击CH1进行选择,选择当前通道为通道1,点击“MENU”菜单栏,按下F1键,选择“放电检测”为TEV,按下F2键,选择“输出电压”和“单位”
用复合式TEV传感器进行检测需要输出电压。
单击CH2,选择当前通道为通道2,单击“菜单”键,在菜单栏上按F1键选择“放电检测”为USS,按F2键设定“输出电压”和“单位”
用超声波传感器进行检测需要输出电压。
3、开始测量
单击“AUTORANGE”按钮后,按钮上的黄灯点亮时主体开始测量。
AUTORANGE打开
点击后主机进入自动触发状态,通道1显示当前复合型TEV传感器检测出的放电信号,通道2显示当前超声波传感器检测出的放电信号。
此时焦点位于CH1时,显示画面上主要显示检测CH1时设定的数据,此时焦点位于CH2时,显示画面上主要显示检测CH2时设定的数据。
开关盘局放测试主机检测到的放电信号过大时,显示画面上显示的数值变为红色,传感器变为饱和状态。
4、测量
测量及背景参考手册相关内容。
5、保存
需要用多功能站位测定器进行检测,保存当前检测的放电信号时,需要准备存储卡存储模式。
保存图像:单击“SAVE/RECALL”,保存/调用菜单栏,然后单击与“图像”对应的F5键进行保存。 此时的放电信号被保存在u盘中。
检测结束后,可以将U盘插入电脑,打开检测时存储的放电信号波形的图像。
6、关闭
检测完成后,点击“AUTORANGE”按钮关闭自动触发器,则该键的指示灯熄灭。 关闭自动触发器后,菜单栏弹出后,点击“MENU
OFF”关闭菜单栏即可。
