开关柜局部放电检测仪概述
发布时间:2021-03-06 15:50:45
浏览次数:5550
10kV高压开关柜是向用户供电最直接的设备,其运行可靠性直接关系到供电质量和供电可靠性。长期运行中,由于高压开关柜的受电、热、化学及异常情况的影响,容易引起绝缘老化,导致电绝缘强度下降,进而导致故障。
实践表明,局部放电是导致设备绝缘老化,产生绝缘故障的主要原因。
局部放电监测和评估已成为监测设备绝缘状况的重要手段,带电局部放电的检测更能直接反映电气设备内部的绝缘状况,及时有效地发现其绝缘缺陷,减少不必要设备停电引起的负载损失和停电操作引起的安全风险,避免用户停电。
![开关柜局部放电检测仪 开关柜局部放电检测仪](/ueditor/php/upload/image/20210306/1615017287504253.jpg)

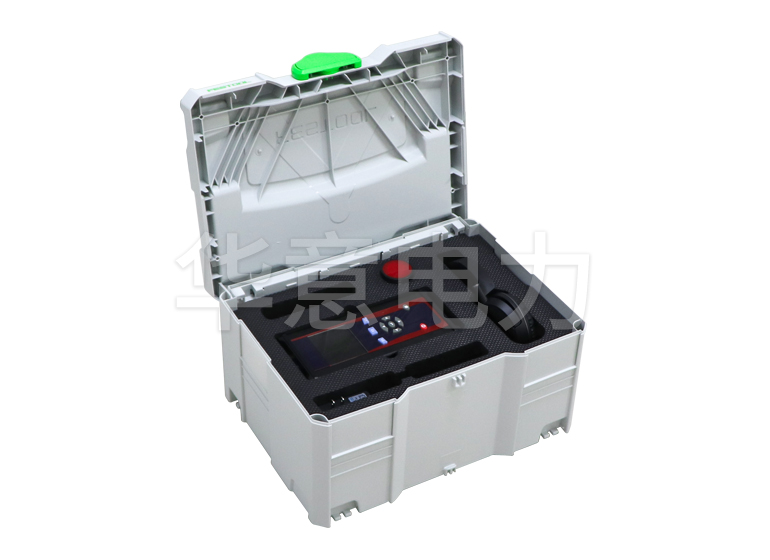

我司研制的开关柜局部放电检测仪为便携式手持设备,集成了瞬态对地电压、超声波两种检测模式,可以非常简便地检测中高压开关柜的潜在破坏性局部放电活动。
定期使用开关柜放置测试仪检查运行中的开关柜,可以有效地识别故障风险,避免故障。
开关柜局部放电检测仪的功能特点
开关柜局部放电检测仪内置进口超声波传感器的电气故障在故障点产生超声波,在超声波模式下通过耳机听到局部放电超声波信号,用检测泄漏的方法扫描一个区域,各种特征振动声、爆炸声、嗡嗡声可以与不同的故障相关联。
开关柜局部放电检测仪内置高精度的TEV传感器,结合局部放电产生的电磁信号,确定内部放电故障的风险。
在超声波模式下,主界面显示局部放电振幅(dBuv ),可以使用黄绿红3色提高局部放电严重度的耳机同时调节音量(Vol )。
在暂态电波模式下,主界面呈现局部放电振幅。 每个商用频率周期的脉冲数、脉冲总数、放电强度等级。
用可充电的锂电池供电,保证设备持续工作6个小时以上。
接口使用真彩色液晶屏,可以实时显示电池的电量。 物理薄膜按钮使用方便,配备外置高清降噪耳机。
