三相继电保护测试仪厂家设备介绍
发布时间:2021-03-16 16:31:49
浏览次数:4741
三相继电保护测试仪厂家单机可以做交流试验,直流试验,低周同期,时间测量,功率阻抗,差动试验,叠加谐波,整组试验,阻抗阶梯,零序保护,系统设置等试验项目。

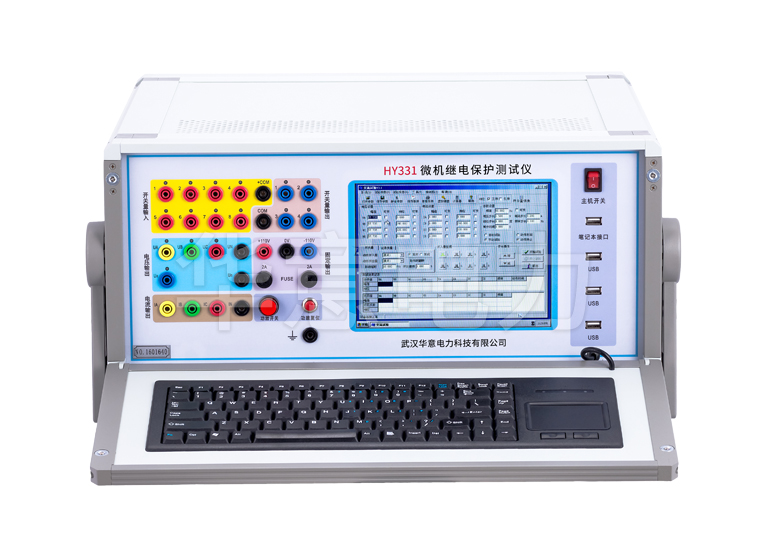

![1615883590398127.jpg HY331 微机继电保护测试仪 02.jpg](/ueditor/php/upload/image/20210316/1615883590398127.jpg)
三相继电保护测试仪过电压继电器测试采用“交流试验”程序,当继电器额定电压小于120V时,可用单相电压值为变量进行测试。选定电压步长和电压初始值,采用自动或手动方式来进行电压变化,直到继电器动作,可测出动作电压和动作时间值。三相继电保护测试仪每相电压最大值为120V。当被试继电器的额定电压大于120V时,可采用两相电压来进行测试。例如当VA=75、VB=75V、VA与VB相位差为180°时,线电压VAB=150V。因此当两相电压相位差为180°时,其线电压等于两相电压之和。选择两相电压可变化,采用自动或手动试验来测试。
三相继电保护测试仪欠电压继电器又叫低电压继电器,通常只有常闭接点,常闭接点打开表示继电器动作。可选择一比较高的电压值,然后按一定步长降低电压,直到继电器动作。选用“交流程序”,拟采用手动方式进行试验,先输出一个电压值,由于是常闭接点,屏幕上会显示动作时间,此时电压值并未切除。采用手动旋转鼠标,降低电压直到屏幕上的动作时间值发生变化,此时表示继电器常闭接点已打开,相当于继电器返回。此时屏幕显示电压值就是低电压继电器的动作电压值。
三相微机继电保护测试仪过电流继电器采用“交流试验”程序,当继电器动作电流小于35A时,可选用一相电流作变量,选定合适的电流步长。采用自动或手动方式进行试验,其中,手动方式可用于测量动作值和返回值。自动方式只能测动作值。当继电器动作电流大于35A时。可采用两相或三相并联电流输出。三相继电保护测试仪三相电流并联输出最大值是105A。这时并联的电流的相位必须是同相位,否则不能采用并联方式。选择多个电流作为变量,采用自动或手动试验测量继电器的动作值和返回值。
