三相继电保护测试仪厂家的设备硬件结构
发布时间:2021-03-16 16:59:51
浏览次数:5190
三相继电保护测试仪厂家的设备硬件结构:
高性能工业控制计算机
三相继电保护测试仪采用高性能工控机作为控制微机,直接运行Window
XP操作系统,装置面板带有大尺寸真彩色TFT显示器、内嵌式工业键盘,装置前面板设有多个USB口可方便地进行数据存取、数据通信和进行软件升级等。
试验的全过程及试验结果均在显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便,操作控制由工业键盘进行,操作简单方便,只需简单的计算机知识,极易掌握。

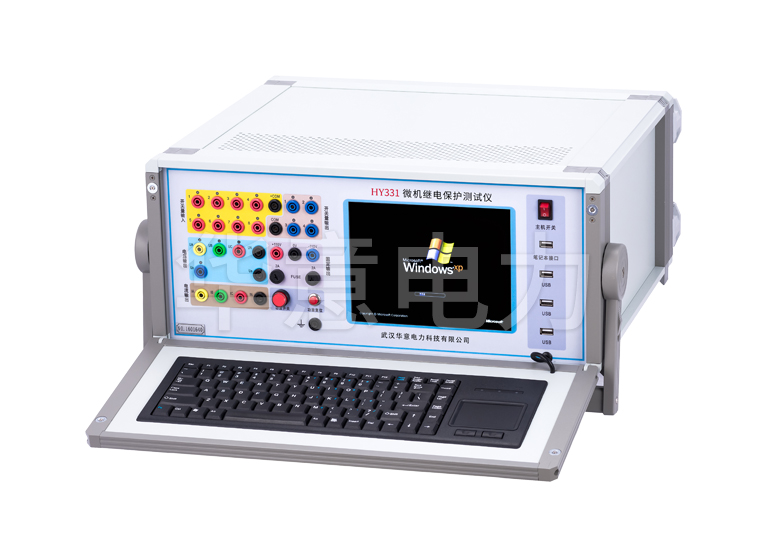

![1615885374421726.jpg HY331 微机继电保护测试仪 01.jpg](/ueditor/php/upload/image/20210316/1615885374421726.jpg)
数字信号处理器微机
装置采用高速数字控制处理器作为输出核心,三相继电保护测试仪厂家软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。由于点数高,波形保真度高,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,易于实现移相、谐波叠加,高频率时亦可保证高的精度。
D/A转换和低通滤波
三相继电保护测试仪厂家采用高精度D/A转换器,保证了全范围内电流、电压的精度和线性度,三相继电保护测试仪厂家价格由于D/A分辨力高和波形点数高,D/A转换输出的阶梯波已具有相当好的波形质量,后级仅需较简单的低通滤波器即可滤除高频分量,还原出高质量、高稳定的正弦波,很好地克服了幅值和相位漂移等问题,
电压、电流放大器
相电流、电压不采用升流、升压器,而采用直接输出方式,使电流、电压源可直接输出从直流到含各种频率成份的波形,如方波、各次谐波叠加的组合波形,故障暂态波形等,可以较好地模拟各种短路故障时的电流、电压特征。
功放电路采用进口大功率高保真模块式功率器件作功率输出级,结合精心、合理设计的散热结构,具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流或开路,电压回路出现过载或短路时,自动限制输出功率,关断整个功放电路,并给出告警信号显示。为防止大电流下长期工作引起功放电路过热,装置设置了大电流下软件限时,限时时间到,软件自动关闭功率输出并给出告警指示。
