三相继电保护测试仪(又称微机继电保护测试仪)回路原理
1、输入AC220V电源通过保险通过输出控制继电器K1进入双碳刷调压器T1输入,
通过将电源调整到隔离变压器T2(兼职助推器)的T1旋钮,泵被分成三个泵输出,其中一个是3A额定AC0-250V输出,泵输出电压通过整流器过滤以输出0-350V直流电压。第二台泵为
15V (10A),通过继电器在传感器上输出 0-10A 交流电流,
0-500mA交流电流通过电阻器,通过继电器转换0-10A或0-500mA直流电流,第二个抽屉是10V(100A)高电流端,该抽头通过传感器一次侧直输出100A电流,电路带负载能力强,但输出略超载,不能长时间处于大电流状态。
三连电保护测试仪的辅助电路与主电路相同,AC220V电源安全进入双碳刷式稳压器T1小旋钮调节的电压。通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压。此回路额定电流为1A。按下辅回路“输出控制”开关。调节小旋钮即可输出。

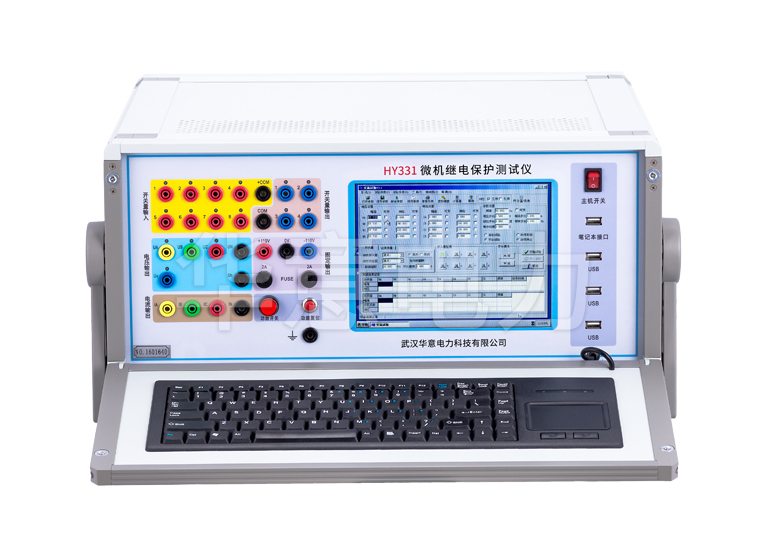

![1615964946524096.jpg HY331 微机继电保护测试仪 02.jpg](/ueditor/php/upload/image/20210317/1615964946524096.jpg)
2、测量回路
由大旋钮调节的主回路输出量交流“0-250V“、“0-500mA”、“0-10A“、“0-100A”。直流“0-350V“、“0-500mA”、“0-10A“通过设备上的电路板继电器转换。对于每个班次,备忘录监控相应的输出。“0-500mA”文件包含在“0-10A”文件中。使用时,“0-10A”文件是“0-500mA”监控。
3、时间测量
该设备内置6位数字显示秒表。电子秒表可以从内部或外部启动。内部启动时,可通过按下“输出控制”开关启动秒表。通过触点短接设备面板上的秒表端子,可以停止秒表。秒表有一个单独的电源开关,不用时可以关闭。
4、声光提示
电路技术设备通过内置声光提示进行电路,在被测断电器接点以及动作时,可将接点可以接入试验箱声光提示插孔。试验箱内发出报警声或发光,提示断电器接点学生动作发展情况。
