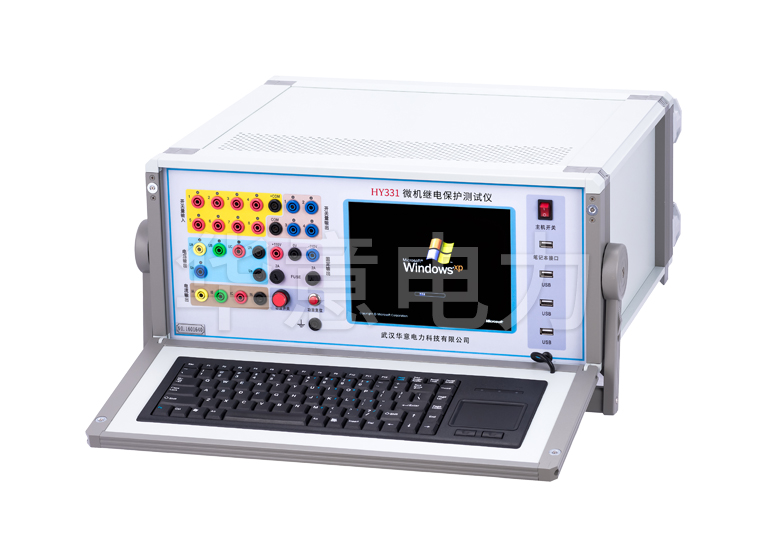

三相继电保护测试仪调频脉宽试验法
发布时间:2021-03-17 15:37:39
浏览次数:5245
三相继电保护测试仪可以做差动保护啊,具有丰富的软件测试功能:
电压/电流、时间测试、频率/滑差测试、谐波叠加、故障再现、状态序列、全组测试、线路保护定值校准、阻抗/方向继电器、功率振荡、差动保护、自动准同期、常规继电器测试、反时限继电器特性、测量仪表等。
在测试前,待合并侧的电压不满足相同周期(低于或高于系统侧的电压)的条件,如果频率满足条件但不相等,则两侧的角差能量可以周期性地开启和关闭。同步装置的提升信号和抑制信号在测试过程中连接到测试仪
A 和
a,由于电压不满足同一周期条件,装置不发出闭合信号,而是周期性地发出“上(下)”信号。此时,测试仪将能够测量在这种压差下稳压的脉冲宽度和周期,稳压的脉冲宽度与压差成线性关系。
![三相继电保护测试仪 三相继电保护测试仪](/ueditor/php/upload/image/20210317/1615966751556593.jpg)
调频脉宽试验研究方法:
在测试前,将两侧电压设定为满足同一周期条件,但频率不满足同一周期条件(低于或高于待合并侧频率)。同步装置的上下频率信号连接到测试仪,并在测试中切换到
B和
b,由于频率不满足同一周期的条件,装置不发送信号,而是周期性地发送“上(下)频率”信号,此时测试仪将能够测量在这个频率差下的频率调制脉冲宽度和频率调制周期。一般而言,频率偏移量与频率调制脉冲宽度之间存在线性关系。
三相继电保护测试仪的调压脉冲宽度测试和调频脉冲宽度测试是较为传统的高压功率实验。电力工人需要在实践中掌握它们。在测试期间,您需要阅读产品说明并严格按照说明使用。
