5KVA/50KV交流干式试验变压器
发布时间:2021-03-26 14:42:31
浏览次数:5246

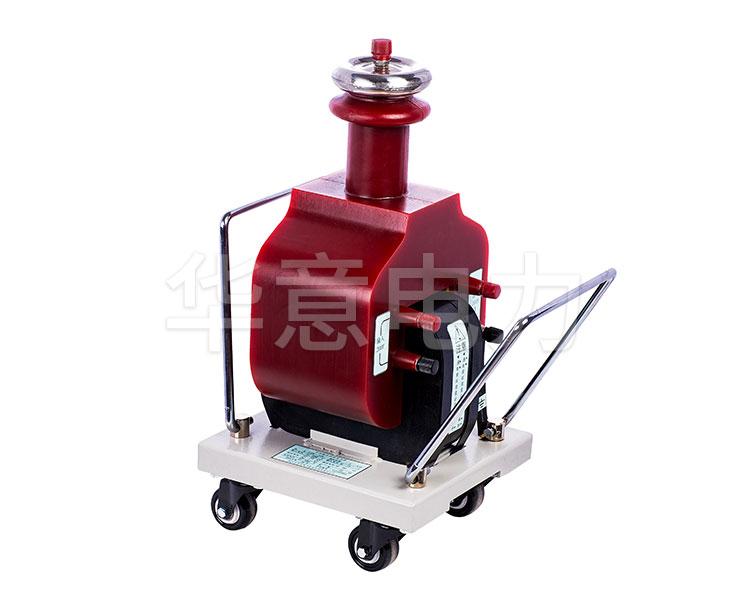

5KVA/50KV交流干式试验变压器采用了线圈环氧真空浇注成型,及CD型铁芯的新工艺、新材料、与其同容量,同电压的油浸式试验变压器相比,具有重量轻、体积小、造型美观、性能稳定、使用携带方便、无渗漏油等优点。
![GYD干式试验变压器 GYD干式试验变压器](/ueditor/php/upload/image/20210326/1616741028149717.jpg)
5KVA/50KV交流干式试验变压器工作原理
5KVA/50KV交流干式试验变压器输入电压为200V或400V接入配套的控制箱(台),经自耦调压器调节输入电压至试验变压器初级绕组(低压),利用电磁感应原理,在次级绕组(高压)按其与初级绕组匝数之比可获得同等倍数的输出高压,从零伏连续可调到额定的值。在作直流耐压及泄漏电流测试时,只要把高压硅堆旋装在高压输出端,即可取得直流高压,其幅值是工频高压值的1.414倍。
5KVA/50KV交流干式试验变压器性能指标:
1、阻抗电压:≤12 %
2、输出电压波形:正弦波
3、表面温升:<55 ℃
4、空载电流:<4 %
5、额定容量时允许连续运行时间:1小时
5KVA/50KV交流干式试验变压器使用环境条件
环境温度不高于+40℃、不低于—20℃;空气相对湿度不大于90%;海拔高度不超过2000米。
5KVA/50KV交流干式试验变压器工作电压
电源控制箱输入电压为工频220V、相对误差不超过±10%;(具体使用电压根据用户所定试验变压器规格选取)
