干式试验变压器操作规范
发布时间:2021-03-26 15:14:48
浏览次数:5151
试验变压器又称升压器,它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的必备设备。干式试验变压器彻底改变了老式试验变压器大、笨、重的落后状况,在装上配套生产的高压硅堆之后能提供直流高压的试验电源,配以控制箱(台)、自动保护微安表、球隙等附属设备,干式试验变压器特别适用于现场测试,使繁重的工作变得方便、迅速、轻松灵活,效率大为提高。因此,干式试验变压器深受大型厂矿和电力系统高压试验人员的欢迎。

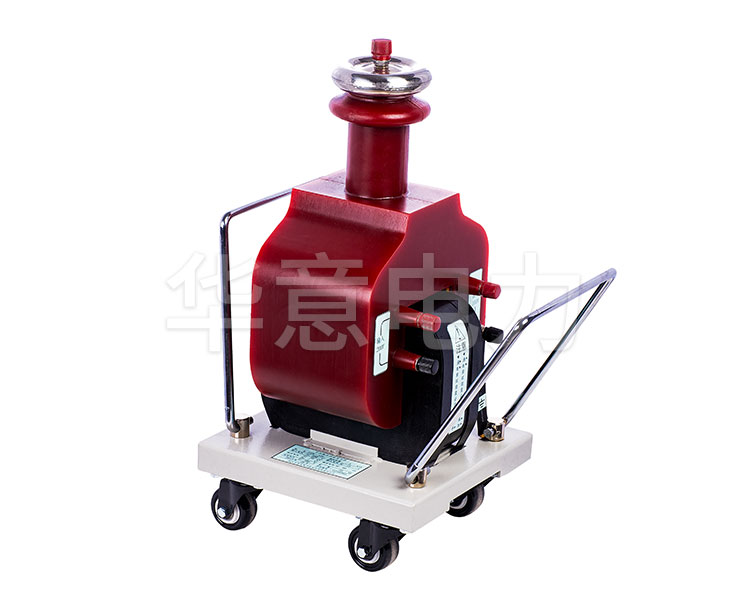

![GYD干式试验变压器 GYD干式试验变压器](/ueditor/php/upload/image/20210326/1616742983646608.jpg)
干式试验变压器操作规范:
1、使用前,必须详细阅读变压器的使用说明书和与之配套的控制箱(台)的说明书。根据说明书接好连接线,接地线应良好接地。
2、干式试验变压器控制箱(台)的电源分别为交流 380V、220V两种,经调压器输出到变压器的低压侧输入端。经过变比输出连续可调到额定电压值。
3、从干式试验变压器的安全和高压试验的严谨性来考虑,避免设备或试品受到破坏,可提供如下所示的成套设备以满足用户:
成套设备包括:高压油杯、数显微安表(直流试验用)分压器、球隙保护器、放电棒、变压器控制箱(台)、高压试验变压器、高压硅堆(直流试验用)。
4、当做直流耐压或泄漏电流试验时,可先将高压硅堆、微安表、旋在高压试验变压器高压输出端上,然后再逐渐升压,即可进行直流试验。
5、当两台试验变压器作串级连接时,第Ⅰ台和第Ⅱ台的额定输出电压相等,其容量比为2
:1,第Ⅱ台变压器必须放置在绝缘支架上,以保证对地绝缘。串接时要注意变压器上的标记,使极性连接正确,以保证输出预定的电压,否则,输出电压为零。
干式试验变压器操作注意:
① 若A、B接反。会造成高压输出为零,将A、B换位即可。
② T2试变底盘,必须与绝缘支架的托盘联接。
干式试验变压器严格执行国家质检总局规定细则,按照电力部门和技术监督局的标准,确保产品安全。
