一、手持变压器变比测试仪三相变压比测试
![手持变压器变比测试仪三相变压比测试](/ueditor/php/upload/image/20210406/1617698425200814.png)

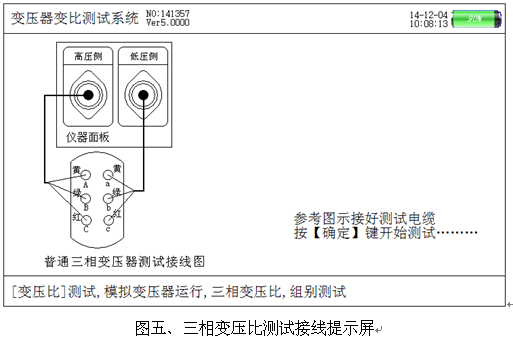

进行三相变压比测试之前应先进行参数设置,按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置,设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【回车】键进入接线提示屏(如图五所示),屏中给出了详细的接线图,操作人员可按照图示进行接线。
接线完成后按【回车】键开始自动进行测试,测试自动计数进行到55次自动停止计数,测试完毕,显示测试结果屏。提示行及测试结果屏如图六所示。
![手持变压器变比测试仪三相变压比测试](/ueditor/php/upload/image/20210406/1617698426213666.png)
测试完毕后结果显示在液晶屏上,图六中可见:屏幕左侧显示的测试数据结果,包括:三相高压侧电压值、三相低压侧电压值(以上二项为测试过程的数据),各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别,测试计数的次数及测试状态。右侧显示的为设置的各个参数及组别的矢量图,图中可见:当前组别为0点,所以图中高压侧矢量图(外圈大三角形)与低压侧矢量图(内圈小三角形)角度方向重合。测试完成后按【存储】保存测试结果,【F4】打印。按【退出】返回,【确定】重新测试。
二、手持变压器变比测试仪三相匝数比测试

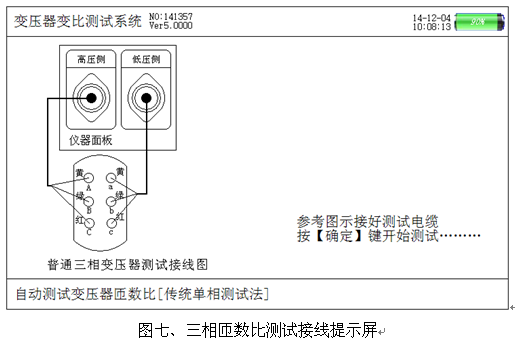

进行三相匝数比测试之前应先进行参数设置,按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置,设置好各参数后按【退出】键回到主界面选择“三相匝数比”测试选项按【回车】键进入接线提示屏(如图七所示),屏中给出了详细的接线图,操作人员可按照图示进行接线。
![手持变压器变比测试仪三相匝数比测试](/ueditor/php/upload/image/20210406/1617698427434043.png)

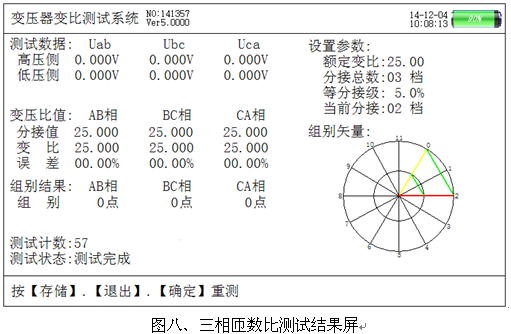

接线完成后按【回车】键开始自动进行测试,测试自动计数进行到42次自动停止计数,测试完毕,显示测试结果屏。提示行及测试结果屏如图八所示。
![手持变压器变比测试仪三相匝数比测试](/ueditor/php/upload/image/20210406/1617698427832685.png)
测试完毕后结果显示在液晶屏上,图六中可见:屏幕左侧显示的测试数据结果,包括:三相高压侧电压值、三相低压侧电压值(以上二项为测试过程的数据),各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别,测试计数的次数及测试状态。右侧显示的为设置的各个参数。测试完成后按【存储】保存测试结果,【F4】打印,按【退出】返回,【确定】重新测试。
三、手持变压器变比测试仪单相变压器测试

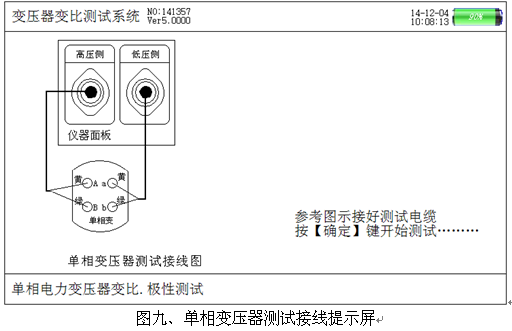

进行单相变压器测试之前应先进行参数设置,设置好各参数后按【退出】键回到主界面选择“单相变压器”测试项按【回车】键进入接线提示屏(如图九所示),按照单图示进行接线。
![手持变压器变比测试仪单相变压器测试](/ueditor/php/upload/image/20210406/1617698428278466.png)

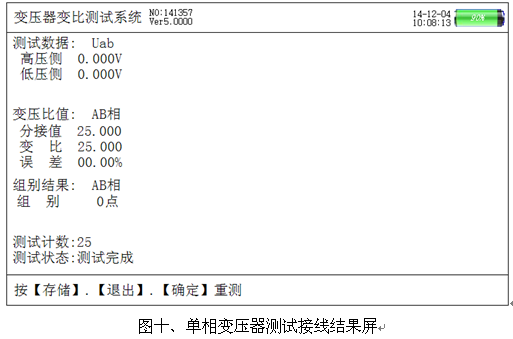

接线完成后按【回车】键,仪器开始自动进行测试,测试计数进行到第25次停止计数测试完毕,显示测试结果屏、提示行及测试结果屏如图十所示。测试过程中提示行提示为“单相电力变压器变比.极性测试”。测试完毕后结果显示在液晶屏上,图六中可见,测试结果包括:单相高压侧电压,单相低压侧电压,,单相额定变比,单相测试变比及单相变比误差值,组别判定,测试计数,测试状态。测试完成后按【存储】保存测试结果,【F4】打印。按【退出】返回,【确定】重新测试。
![手持变压器变比测试仪单相变压器测试](/ueditor/php/upload/image/20210406/1617698429364838.png)
四、手持变压器变比测试仪Z型变测试

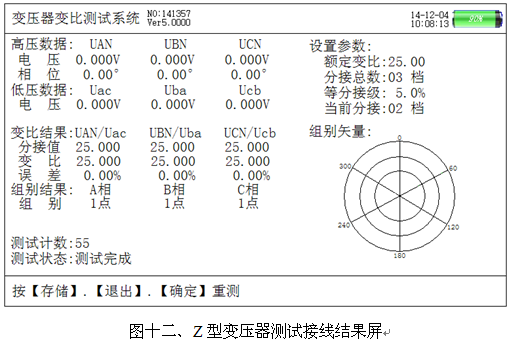

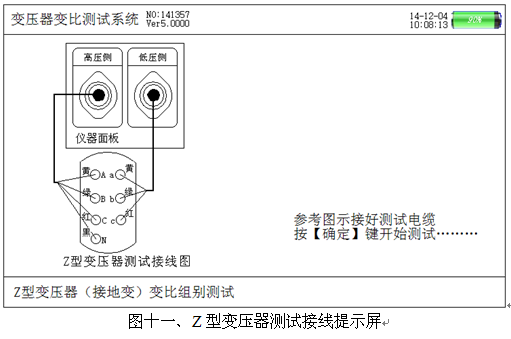

进行Z型变压器测试之前应先进行参数设置,设置好各参数后按【退出】键回到主界面选择“Z型变压器”测试项按【回车】键进入接线图屏(如图十一所示),按照图示要求接线,接线完成后按【回车】键进入“Z型变压器”测试屏,仪器开始自动进行测试,测试完毕后显示测试结果屏。提示行及测试结果屏如图十二所示。
![手持变压器变比测试仪Z型变测试](/ueditor/php/upload/image/20210406/1617698429842134.png)
测试完成后测试结果显示在显示屏上,如图七所示屏幕左侧包括:高压侧三相的电压、相位,低压侧三相的电压相位,分接值,变比值,变比误差,组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。提示行提示按【存储】保存测试数据,【F4】打印,【退出】返回,【确定】重测。
![手持变压器变比测试仪Z型变测试](/ueditor/php/upload/image/20210406/1617698430771458.png)
华意电力是国内专业的电力承装(修、试)资质及电力承试设备研发生产企,专业针对不同电压等级的试验需求,定制不同配置的电气试验产品。华意电力24小时为您服务:400-060-1718。
