手持变压器变比测试仪三类测试接线方法
发布时间:2021-04-06 16:56:47
浏览次数:5852
手持变压器变比测试仪三类测试接线方法。

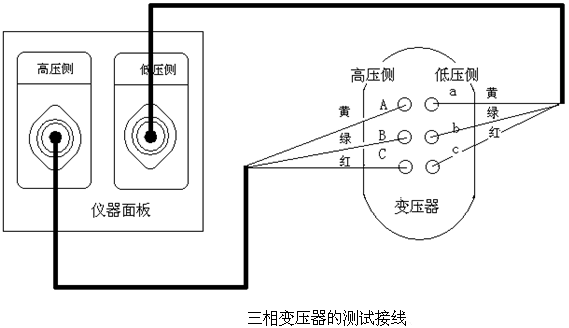

1.手持变压器变比测试仪三相测量时,仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C,仪器1#低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示:
![手持变压器变比测试仪三相测量 手持变压器变比测试仪三相测量](/ueditor/php/upload/image/20210406/1617699494528898.png)

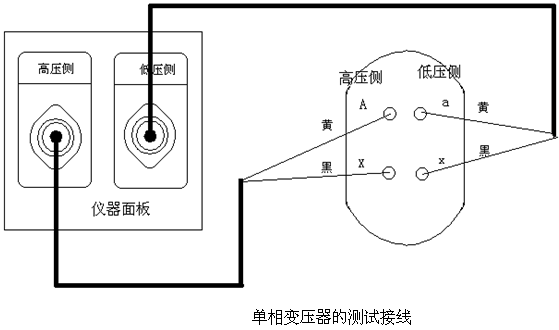

2.手持变压器变比测试仪单相测量时,仪器高压侧的黄、黑两根线分别接单相变压器高压侧的A,N,仪器1#低压侧的黄、黑两根线分别接变压器低压侧的a、n,接线正确方可测试。接线图如下图所示:
![手持变压器变比测试仪单相测量 手持变压器变比测试仪单相测量](/ueditor/php/upload/image/20210406/1617699504463179.png)

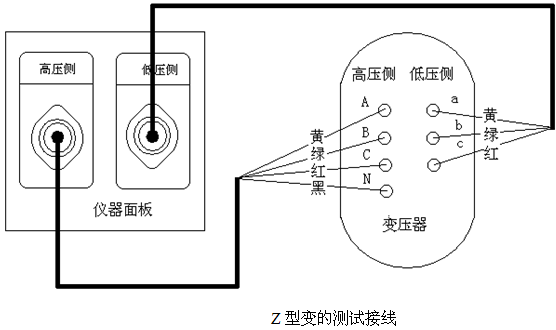

3.手持变压器变比测试仪测量Z型变压器时,仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的A、B、C、N,仪器1#低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示:
![手持变压器变比测试仪测量Z型变压器 手持变压器变比测试仪测量Z型变压器](/ueditor/php/upload/image/20210406/1617699513869091.png)
