一、测量目的
测量变压器绕组的直流电阻是一个很重要的试验项目,在《规程》中,其次序排在变压器试验项目的第二位。测量变压器绕组直流电阻的目的是:
(1)检查绕组焊接质量; 变压器
(2)检查分接开关各个位置接触是否良好;
(3)检查绕组或引出线有无折断处;
(4)检查并联支路的正确性,是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况;
(5)检查层、匝间有无短路的现象。
实践表明,此测试项目对发现上述缺陷具有重要意义。例如:
(1)某台386MVA的电力变压器,由于分接开关接触不良,造成色谱总烃量记录持续增高,由测量其直流电阻发现三相不平衡,经反复切换分接开关,重测直流电阻平衡后,总烃量也降到了正常值。处理前三相电阻最大差别:6.93%,总烃204;处理后三相
电阻最大差别:0.7142%,总烃:6.59。
(2)某台2000kVA变压器、6kV侧运行中输出电压三相不平衡超过5%,曾怀疑电源质量,但经检查无误,于是对该变压器进行多项试验,结果从直流电阻测量数据中发现,该台变压器三相分接开关由于长期不用偶尔调整时,接触不良,立即进行了检修。
(3)某台6300kVA变压器,高压侧三相直流电阻不平衡超过4%,经反复检查发现B相绕组的铝线本身质量不佳。
(4)华东某变电所一台6300kVA、35V的变压器,几次色谱分析正常,但低压绕组直流电阻超过《规程》规定,见表6-37中的第一组数据。又运行一段时间后,发现B相外引线铜杆上80℃示温片熔化,即停用处理。第二组数据为处理前的测量值,处理时还发现B相低压绕组引线引到铜杆上的螺母松动两牙,致使φ18mm镀银铜杆变黑。

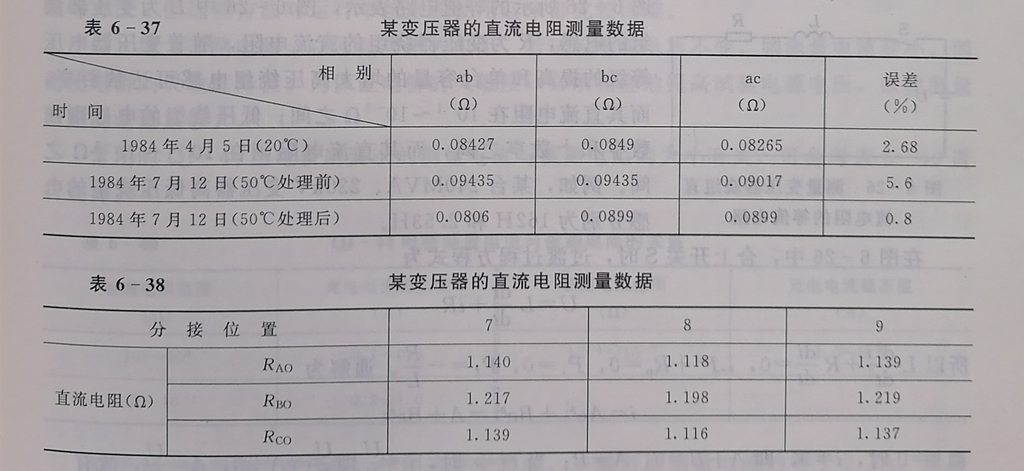

(5)东北某变电所一台10000kVA,60kV的有载调压变压器,1987年进行预防性试验时,直流电阻不合格,如表6-38所示。B相的直流电阻在7、8、9三个分接位置时,
均较其他两相大7%左右,分析认为B相接触不良。又做色谱分析,变压器本体油色谱合格,而B相套管色谱数据表明,该套管存在过热性故障。停电检查发现,确是B相穿缆引线鼻子与将军帽接触不紧造成的。
![测量变压器绕组直流电阻的目的 测量变压器绕组直流电阻的目的](/ueditor/php/upload/image/20210413/1618296751725694.jpg)
所以长期以来,测量绕组的直流电阻一直被认为是考查变压器纵绝缘的主要手段之一,有时甚至是判断电流回路连接状况的唯一办法。
