国内外电力电缆故障测试设备简述

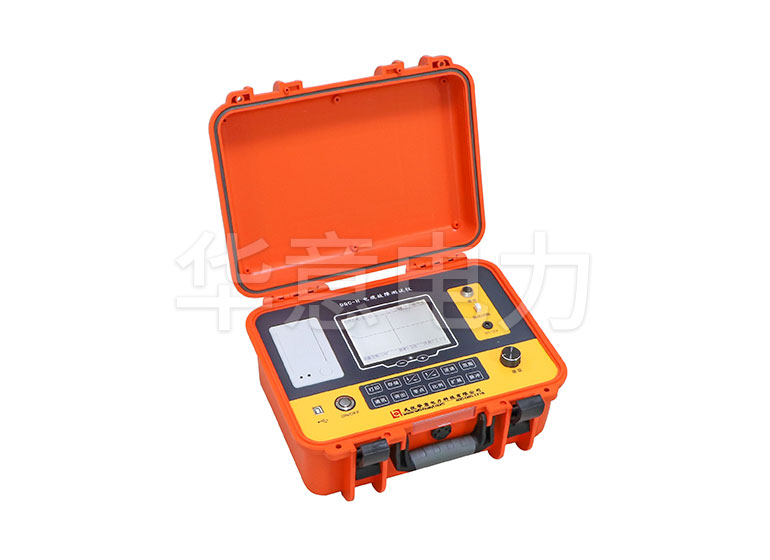

![DGC-H 电缆故障测试仪 DGC-H 电缆故障测试仪](/ueditor/php/upload/image/20210415/1618476739478086.jpg)
1.便携式综合测试仪
目前这种设备的组成形式大概有两种:
一种是采用低压脉冲法、脉冲电流法及二次脉冲法三种方法测试故障距离,采用声磁同步法探测故障点位置的仪器。定点时显示磁场波形和声音波形,同时也有路径查找和电缆识别的功能。这种设备测试精度较高。
一种是采用低压脉冲法和脉冲电压法两种方法测试故障点的距离,采用声测法探测故障点位置的仪器。定点时主要是通过用耳机监听故障的放电声音来判断故障点的位置,测试精度相对要差一些。
便携式综合测试仪的优点是:价格便宜,便于携带,同时测试精度也比较高。缺点是:高压发生器和电容的容量比较小,不易于击穿一些特殊的、需要长时间高电压作用的故障,同时放电声音比较小,不利于故障定点。
2.低档的测试设备
用电桥法测距或者根本不测距,直接用声测法或跨步电压法对故障电缆进行故障定点,这种设备主要用来测试直埋电缆的开放性故障,演示的时候显得效果比较好且价格便宜,但由于该设备的故障测试技术有一定的局限性,它只能解决一部分故障测试。
3.电缆测试车
这是一个综合性比较强的组合设备,它采用低压脉冲法、脉冲电流法及二次脉冲法或多次脉冲法等几种方法测试故障距离,采用声磁同步法和跨步电压法探测故障点的位置,并配以路径仪和电缆识别仪,另加发电机,有的还带有0.1Hz超低频交流耐压等设备。由于车上配备的高压发生器和电容的容量比较大,更易于电缆故障点的击穿,同时放电的声音也较大,有利于故障定点;缺点是价格比较昂贵,并且测试车易受到道路环境的限制,操作较为复杂。
