低压脉冲方式测试电力电缆故障距离
(1)电缆故障性质诊断

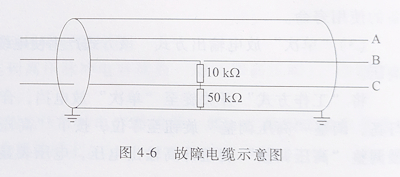

如图4-6所示,这是一个故障电缆,资料显示此电缆为10kV交联聚乙烯电缆,全长600多米。到现场拆下电缆同两端其他设备的连接后,先用500V兆欧表测试绝缘电阻,发现A相对地∞,B、C
两相对地为0;然后用万用表测试
![电缆故障测试 电缆故障测试](/ueditor/php/upload/image/20210416/1618559241278679.jpg)
得到B相对地10k2、C相对地50;又用万用表对A、B、C三相的连续性进行测试,
得到B相不连续,中间有开路的地方。于是对这条电缆诊断为:A相为好相、B相开 路并高阻接地、C相低阻接地,可以选用低压脉冲法测试故障距离。
(2)方法一:直接测试法
1)测量电缆全长:首先用低压脉冲法中的直接测试方式通过A相测量电缆的全长。打开电缆故障距离测试仪,连接上低压脉冲导引线,开机。电缆故障距离测试仪的开机初始状态是:低压脉冲工作方式、160m/μs的波速度、213m的范围、虚光标在106m处。

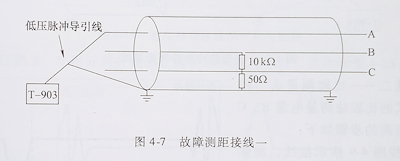

如图4-7所示,把低压脉冲导引线上的两个夹子连接到A相和金属护层的接地线上(红黑夹子不分);按一下波速键,屏幕上出现V160,然后按▲▶键调整波速至V170,再按一下波速键,使V170消失,这样就把170m/us的波速度存入了设备中;
不停的按测试键同时轻轻调整增益旋钮,查看液晶显示器,有没有明显的突变波形出现,如果没有,就按范围键,增大一倍范围再重复上面的操作,这样增大到904m

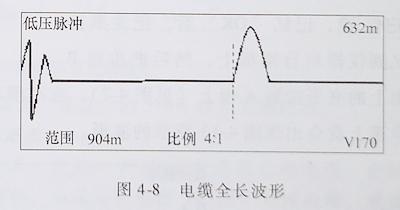

的范围时就会看到图4-8所示的波形。
![电缆故障测试 电缆故障测试](/ueditor/php/upload/image/20210416/1618559261567255.jpg)
如图4-8所示,虚光标处的波形就是全长的开路波形,按▲▶键把虚光标移动到波形的拐点处,在屏幕的右上角显示632m就是全长。
![电缆故障测试 电缆故障测试](/ueditor/php/upload/image/20210416/1618559275874806.jpg)

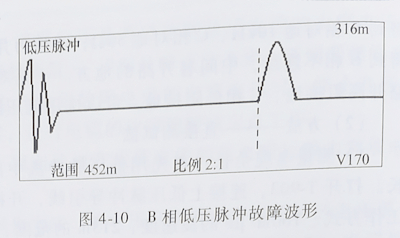

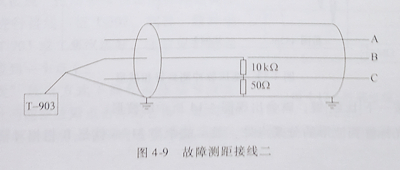

2)测量故障距离:按图4-9所示接线,把刚才接A相的夹子接到B相上, 然后重复上面的操作,可看到图4-10所示的波形。
移动虚光标至波形的拐点后,显示B 相的开路故障距离为316m。也就是说B相在316m处断线了。
![电缆故障测试 电缆故障测试](/ueditor/php/upload/image/20210416/1618559290853894.jpg)
![电缆故障测试 电缆故障测试](/ueditor/php/upload/image/20210416/1618559312428397.jpg)

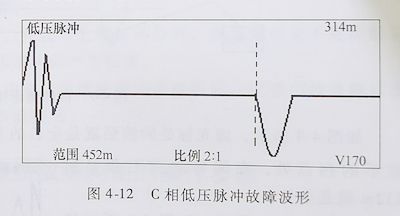

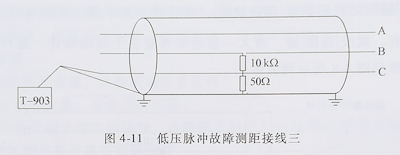

按图4-11所示,把B相上的接线夹子接到C相上,仍然重复上面的操作, 就会看到图4-12所示的波形。
移动虚光标至波形的拐点后,显示 C相短路故障距离为314m。也就是说C 相在314m处发生了低阻短路故障。
从对B、C两相开路和短路测试的故障距离看,得到的距离并不完全一致,这主要和虚光标放置的位置是否是波形真正的拐点有关。实际操作时由于电缆中每个点的波阻抗都不完全一致,屏幕上显示的波形是弯弯曲曲的,不会象图中画的那样平滑,故障波形的拐点更不好确定,所以低压脉冲方式测量故障距离时一般用低压脉冲比较法测量。
![电缆故障测试 电缆故障测试](/ueditor/php/upload/image/20210416/1618559337336206.jpg)
![电缆故障测试 电缆故障测试](/ueditor/php/upload/image/20210416/1618559363824273.jpg)
(3)方法二:比较测量法用
低压脉冲方式的比较法测量电缆B、C 相对地故障距离的步骤如下:
1)首先按图4-9所示接线,操作仪器后得到图4-10所示波形,按两次记忆键,记忆‘OK’后,把波形记忆到仪器后台模板上,然后把接到B

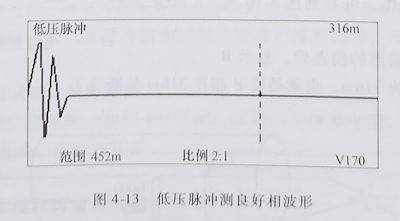

相上的夹子接到A相上(见图4-7),在范围和增益都不动的情况下只按一下当前键, 屏幕上就会出现图4-13所示的波形。
![电缆故障测试 电缆故障测试](/ueditor/php/upload/image/20210416/1618559382363834.jpg)

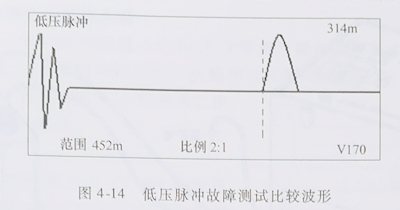

2)然后按一下比较键,就会出现图4-14所示的波形。
3)把虚光标移到波形的分叉点处,显示的距离314m就是B相相对精确的故障距离。
![电缆故障测试 电缆故障测试](/ueditor/php/upload/image/20210416/1618559429177575.jpg)

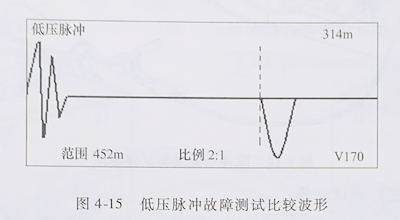

4)同样,把C相对地测试的波形和A相对地波形比较将得到图4-15所示的波形
![电缆故障测试 电缆故障测试](/ueditor/php/upload/image/20210416/1618559442822778.jpg)

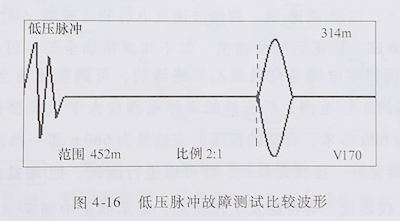

5)也可以把B、C相分别对地测试的波形图进行比较,将得到图4-16所示的波形。
![电缆故障测试 电缆故障测试](/ueditor/php/upload/image/20210416/1618559457876137.jpg)
把虚光标移动到波形的分叉点处,屏幕右上角显示的314m就是故障距离。
