冲闪法测试电力电缆故障距离
(1)电缆故障性质诊断

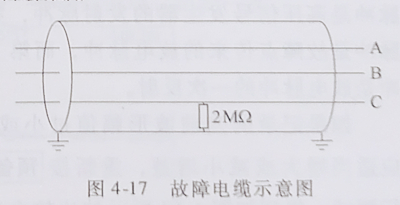

如图4-17所示,这是一个10kV交联聚乙烯电缆,全长600多米,对电缆的绝缘和连续性测量后得知,电缆发生单相(C相)对地故障,绝缘电阻2MΩ,属高阻故障,可用脉冲电流法测试故障距离。
![电力电缆故障测试 电力电缆故障测试](/ueditor/php/upload/image/20210416/1618560409440088.jpg)
(2)测试接线

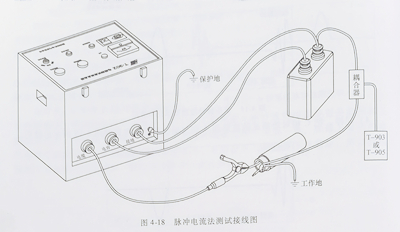

按图4-18所示的脉冲电流法测试接线图进行接线,把测试高压发生器、电容、脉冲电流耦合器和电缆故障测距仪接好,注意保护地和工作地不要接到一个点上。
在“单次”放电方式下操作高压信号发生器,使电压升到能使故障点击穿的程度。此时按下“单次”放电按钮后,电压表迅速回摆。然后开始操作电缆故障测距仪,用脉冲电流法测试故障点的距离。
![电力电缆故障测试 电力电缆故障测试](/ueditor/php/upload/image/20210416/1618560427253585.jpg)
(3)脉冲电流法的测试步骤
1)仪器调整:
按电缆故障测距仪的开/关键打开仪器;按动方式键,使电缆故障测距仪工作在“脉
冲电流”工作方式下;按动波速键,调整波速至电缆的波速值(此波速值是在低压脉冲方式下通过全长测试,校正后的波速值。如不知道精确全长,可根据是何种绝缘介质用经验波速值,例如本电缆是交联聚乙烯绝缘的,可调整波速至170m/μs);按动范围键,选择仪器的工作范围,所选择的工作范围应大于且最接近所测电缆的全长
(例如本电缆长度为600多米,合适的范围值应选择为680m那一挡)。
经检查确认仪器完好、接线无误后,即可以进行测试。把增益旋钮旋至较小的位置,按动预备键,仪器处于等待触发工作状态,显示器正中间显示一条笔直的线,下边沿显示“延时时间μs等待”提示符(注:延时时间的意义与怎样调整详见仪器说明书,这里不再详述)。
2)放电波形的记录:

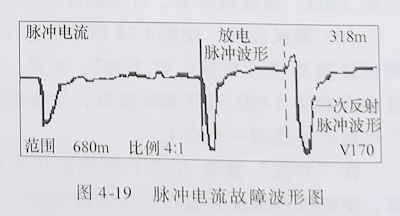

按动测试高压发生器的单次放电按钮,把冲击高压加到电缆上,使故障点放电。这时,电缆故障测距仪被触发,显示出新的当前波形,如图4-19所示,其中第一个脉冲是高压信号发生器的发射脉冲,第二个脉冲是故障点传来的放电脉冲,而第三个脉冲是放电脉冲的一次反射。
![电力电缆故障测试 电力电缆故障测试](/ueditor/php/upload/image/20210416/1618560450934450.jpg)
如果记录的当前波形幅值过小或过大,
应适当增大或减小增益,重新按预备键进行测试。得到如图4-19所示的比较合适的波形图后,如波形图中一样把零点实光标放到故障点放电脉冲的下降沿,把虚光标放到放电脉冲一次反射的上升沿处,右上角显示的318m就是故障距离。
