接地导通电阻测试仪怎么用
发布时间:2021-04-22 14:49:14
浏览次数:4889
接地导通电阻测试仪是我公司研制的一种自动化程度很高的便携式测试仪,用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制,可实现测试过程智能化,具有体积小,携带方便,操作简单,精度高,测试速度快,复测性好,读数直观,是符合规程要求的理想仪器。

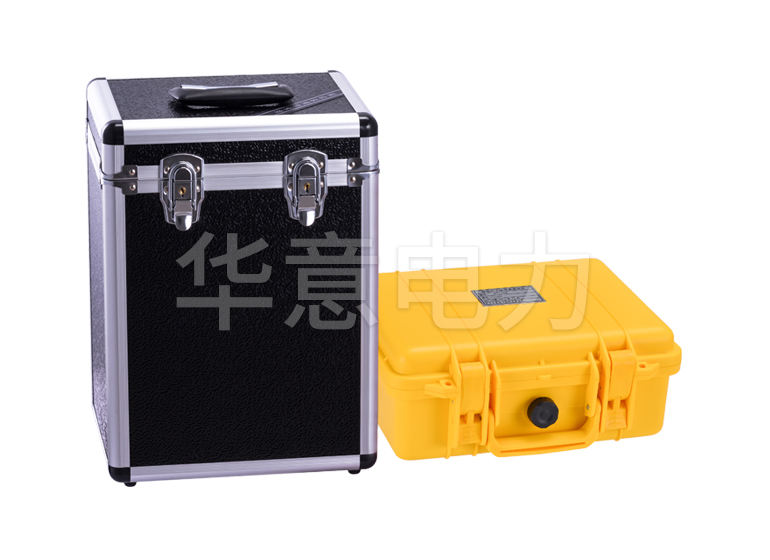

![接地导通电阻测试仪整体图 接地导通电阻测试仪整体图](/ueditor/php/upload/image/20210422/1619074263291985.jpg)
接地导通电阻测试仪怎么用?
1、接线:将随机配备的测试线取出并接好,其中红、黑两把测试钳分别夹到接地网的其中两根接地引下线上,并用力摩擦接触点,确保接触良好,测试线的另一端与仪器的接线端子对应好,确认测试线连接准确无误后,接通电源线,准备测量。
2、电流选择:打开电源开关(开关上I为开,O为关)同时显示屏上会显示全部电流值,这时可通过选择键对所测试品预置电流进行选择,每按一下选择键,光标会滚动在各电流值之间。
3、测试:当选择好电流后,按下确认键,就开始测试,表头同时指示所选电流值。当按下确认键后,显示屏上显示“正在充电”,过几秒钟之后,显示“正在测试”,这时说明已充电完毕。进入测试状态,几秒后,就会显示所测阻值。
4、测试完毕后,按“复位”键,仪器电源将与试品断开,电流表回到零位,这时显示屏回到初始状态,此时可重新接线,进行下次测量或拆下测试线与电源线结束测量。
