接地导通电阻测试仪试验方法
(1)测量接地网接地阻抗的方法,理论上只要同一接地装置的接地阻抗一定,从任何设备接地都可以下线测量。
从所有电力设备的接地引下线分别测量接地电阻值,进行比较判定,大的一方接触不良。 这个方法太费人力和时间,难以实现,而且精度也不高,现在很少采用。
(2)万用表测量法。 万用表测量接地引下线和接地网之间,或者相邻设备的接地引下线之间的电阻值,减去导线电阻即为测量值。
这种测量方法的优点是简单,但缺点是不太准确。
(3)接地摇摆仪测量法。 这个方法和万用表测量法类似,但比那个更有效。

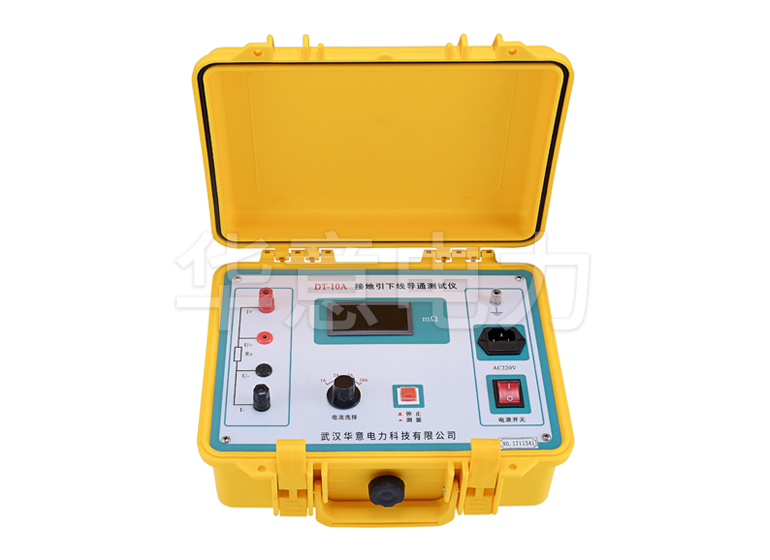

(4)专用仪器测量法。 利用双桥原理特别制造的导通测量仪,可以排除导线和接触电阻的影响,更准确、有效地进行测量。
目前使用的是HDZ-型,精度1级、分辨率1m2。 该方法是目前普遍采用的方法。 检测的有效性很高。
![接地导通电阻测试仪 接地导通电阻测试仪](/ueditor/php/upload/image/20210422/1619077548602118.jpg)
测量结果的判断和处理
判断方法因检测方法而异。 第一种测量方法在现场很少采用,没有实践经验,缺乏判断标准。 但是,相互比较,测量值大的也可以用其他方法进一步对照。
万用表测量表明,1以下为良好,1以上为不良,30Q以上严重腐蚀、断裂,应尽快挖掘检查。
接地摇摆仪测量,小于0.2为良好。
专用仪器测量为50m以下良好200m~12不良,关键设备应尽快挖掘处理,其他设备应在适当时候检查处理。 1以上为关闭状态,请立即进行挖掘处理。
测量值明显大于其他设备时,请跟踪测量。
测量注意事项
(1)测量时选择与主网连接良好的引线作为基准点,测量其他设备的引线和基准点的电阻值。
如果测试结果中有很多设备有下线测试不良,建议考虑重新选择基准点。
(2)测量值与初始值相比,应在初始值的1.5倍以下。 否则,请进一步检查。
(3)为了比较过去的数据,各测量基准点的位置最好保持一定。
(4)严格控制主要设备(变压器、避雷针、避雷器等)的下拉导体电阻。 因为这些设备一发生故障,就会流过大电流,容易烧毁。
