什么是接地导通电阻测试仪?
发布时间:2021-04-22 16:22:03
浏览次数:5606
接地导通电阻测试仪是一个具有独特挑战性的安全测试仪。
电工和电子制造工程师使用接地导通电阻测试仪,验证了电器和消费产品(通过交流电压供电)的裸金属是否恰当地连接在其机壳底座上。
电气设备内部发生故障电流时,如果电气设备没有适当连接到接地的外壳底部,可能会导致触电。
根据欧盟CE认证、美国和加拿大UL认证等认证机构的规定,电气制造商需要使用接地导通电阻测试仪验证性能。
如果未获得CE、CSA或UL认证标志,则产品不允许在相应国家/地区销售。
除了制造中的强制接地连接测试外,一些国家(一般采用220V~240V电源的国家)还需要按照国家电气测试规范的要求,每年进行测试。
电器年度测试是确保人员安全的另一项措施。
![校正器测试三极法接地电阻测试仪](/ueditor/php/upload/image/20210422/1619079780529363.jpg)
图.用校正器测试三极法接地电阻测试仪

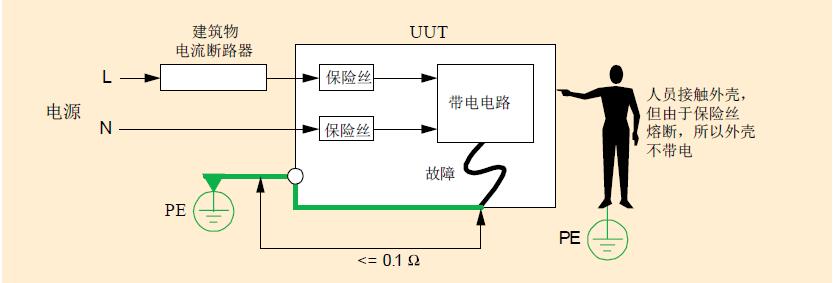

上图显示了某种电器中的保护装置的简图。 下图所示的电气设备有多级保护措施,包括(1)保险丝、(2)带电电路和金属外壳之间的绝缘、(3)接地的金属外壳。
因内部绝缘不良而产生故障电流时,为了保证保险丝熔断、作业人员的安全,金属壳与接地之间的电阻应小于0.1Ω。
![电气设备的电流故障保护](/ueditor/php/upload/image/20210422/1619079781360755.jpg)
图.电气设备的电流故障保护
接地导通电阻测量仪通过对电气设备壳体及接地连接点施加1A~30A的激励来模拟故障条件。 接地连接测试仪也采用欧姆定律的原理。
它们测量保护接地线和金属壳体上的测试点之间的电压降,利用已知的电压降和外加电流计算最终的电阻测量值。
设计接地导通电阻测量仪校正器的难点是提供一种能承受30A~40A大电流的低值大功率电阻器。
30A电流需要非常多的大电流继电器,不适合安装在准直仪内部,因此无法采用个别电阻器矩阵的方法。
设计者仔细研究了接地连接测试仪的校正顺序,结果表明,使用16个能够复盖25mΩ~1.8kΩ范围的个别电阻器,能够满足这一需求。
这些电阻器的最佳不确定度为5mΩ。
