高压开关机械特性测试仪测试原理

　　高压开关机械特性测试仪测试原理

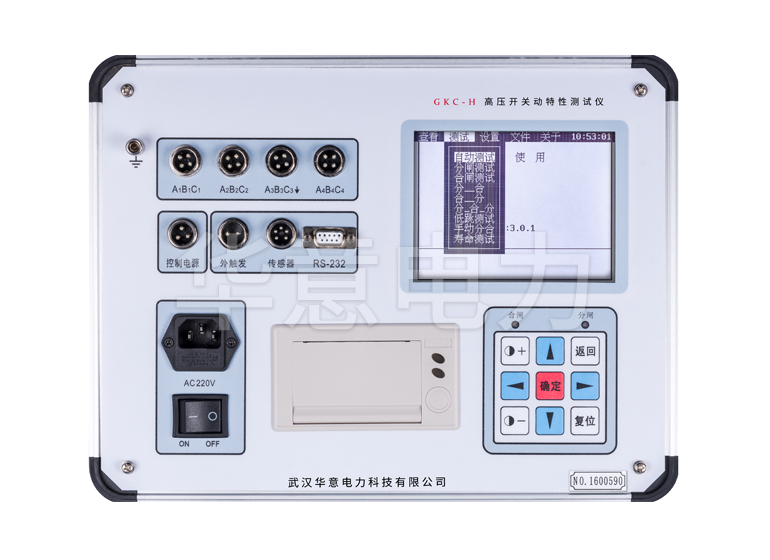

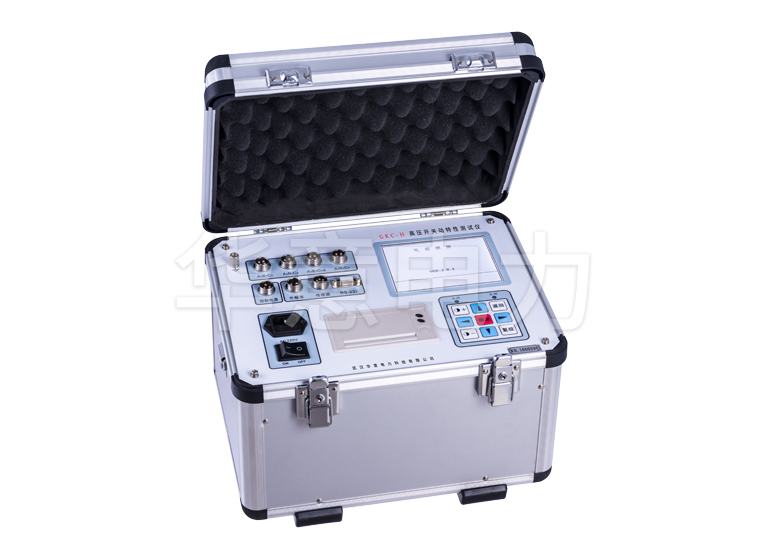

　　高压开关机械特性测试仪基于高性能工业嵌入式平台，具有高速数据采集分析处理能力，能抵御强电磁场(500KV以上)干扰，同时具有多路高压开关动特性同时分析和测试精度高等特点。针对不同开关的不同测试要求，本仪器具有丰富完善的用户自定义功能。本仪器内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。本仪器可进行各种类型的高压开关有关机械特性参数(时间、速度、同期、行程、弹跳、线圈电流等)测试与特性分析。

　　高压开关机械特性测试仪测试原理

　　高压开关机械特性测试仪采用回路电阻测试的四端接线方法,实际上是测试开关动作过程中的动态电阻,可以用来测试西门子3AQ和3AT系列石墨触头的SF6高压断路器.动态电阻测试通道的工作原理是在断路器石墨触头的两个端子上加载10A恒流源,通过接在断路器两端的另外两根测试信号线(电压信号),测试石墨触头动作时200mV内的动态电压变化波形,由此来测定断路器金属触头的位置,再根据石墨触头的长度来推断出石墨触头真实确切的位置。
